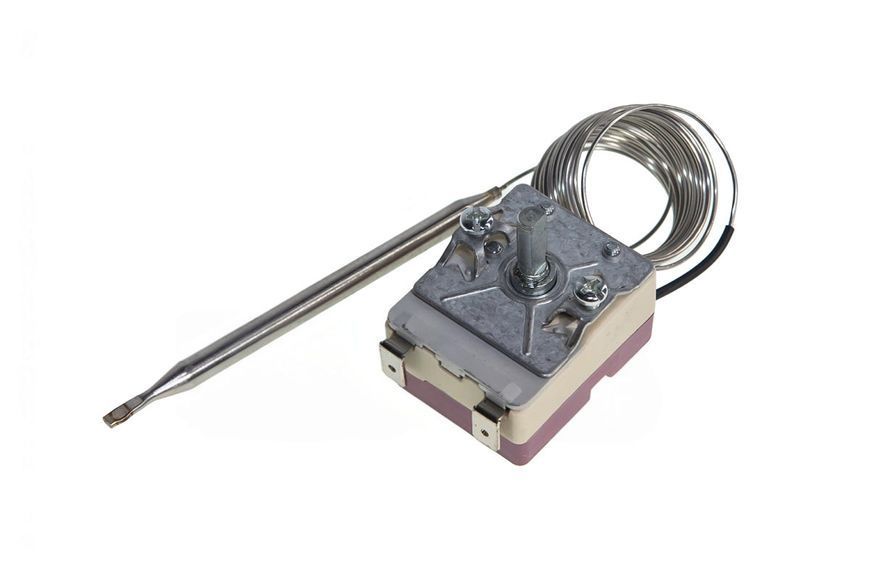

Термостат капілярний для бойлера Whicepart 30-90°C 250В 16А/400В 10А, L=2.4 м, з ручкою (MC01A01500R)

Капілярний термостат Whicepart MC01A01500R призначений для регулювання температури води в бойлерах, електричних водонагрівачах, котлах опалення та іншому тепловому обладнанні із сумісною системою встановлення. Термостат автоматично вмикає та вимикає нагрівальний елемент залежно від температури, яку вимірює виносна термочутлива колба.

Діапазон регулювання становить 30–90°C. Електричне навантаження — до 16 А при 250 В та до 10 А при 400 В. Довжина капілярної трубки становить 2.4 м, що дозволяє розмістити чутливий елемент на відстані від корпусу регулятора. Термостат комплектується ручкою регулювання.

Технічні характеристики:

Принцип роботи:

Термочутлива колба розміщується в зоні контролю температури. При зміні температури робоче середовище всередині капілярної системи впливає на механічний вузол термостата. При досягненні встановленого значення контакти перемикаються та розмикають коло нагрівального елемента. Після зниження температури термостат повторно вмикає нагрів.

Можливі причини виходу з ладу:

• Підгоряння або зношення контактної групи
• Робота з навантаженням вище допустимого струму
• Пошкодження або сильний перегин капілярної трубки
• Розгерметизація капілярної системи
• Механічне пошкодження термочутливої колби
• Окиснення або перегрівання клем підключення
• Потрапляння вологи на корпус та електричні контакти
• Природне зношення механізму після тривалої експлуатації

Ознаками несправності можуть бути відсутність нагрівання, постійне нагрівання без вимкнення, занадто раннє відключення нагрівача, нестабільна температура або відсутність реакції на обертання ручки регулювання.

Поради з експлуатації:

• Не перевищуйте допустиме електричне навантаження термостата
• Не перегинайте капілярну трубку під гострим кутом
• Не вкорочуйте капіляр і не пошкоджуйте термочутливу колбу
• Стежте за щільністю підключення клем
• Не допускайте потрапляння води на корпус регулятора
• При періодичному перегріванні обладнання додатково перевіряйте нагрівач, контактор і захисний термостат

Поради з підбору:

Перед придбанням необхідно звірити код MC01A01500R, діапазон 30–90°C, струмове навантаження 250 В / 16 А та 400 В / 10 А, довжину капіляра 2400 мм, розмір колби 88x6 мм, кріплення корпусу та розміри вала під ручку. Капілярні термостати зі схожим зовнішнім виглядом можуть мати інший температурний діапазон і комутаційну здатність.

Часті помилки під час встановлення:

• Підключення навантаження, що перевищує допустимий струм контактів
• Перегин капіляра під час монтажу
• Встановлення термочутливої колби не у штатне місце
• Нещільне підключення клем 6.3 мм
• Помилкове підключення електричного кола без фіксації початкової схеми
• Надмірне затягування кріпильних гвинтів корпусу
• Перевірка обладнання під напругою при відкритому корпусі

Оцінка складності заміни: Середня

Покрокова інструкція із заміни:

1. Повністю від'єднайте обладнання від електромережі
2. Дочекайтеся повного охолодження бойлера або водонагрівача
3. Зніміть захисну панель для доступу до термостата
4. Сфотографуйте розташування проводів і клем старого регулятора
5. Перевірте відсутність напруги на контактах
6. Від'єднайте електричні клеми від старого термостата
7. Зніміть ручку регулювання, якщо вона встановлена
8. Звільніть кріплення корпусу термостата
9. Обережно вийміть термочутливу колбу з гільзи або місця встановлення
10. Виведіть стару капілярну трубку, не пошкоджуючи сусідні елементи
11. Порівняйте новий термостат зі старим за електричними параметрами та конструкцією
12. Встановіть термочутливу колбу у штатне місце
13. Прокладіть капіляр без різких вигинів, заломів і натягу
14. Закріпіть корпус термостата
15. Підключіть електричні клеми відповідно до початкової схеми
16. Встановіть ручку регулювання
17. Переконайтеся, що капіляр не торкається гострих та надмірно гарячих елементів
18. Встановіть захисну панель обладнання
19. Підключіть живлення
20. Виконайте пробне нагрівання та переконайтеся, що термостат вимикає нагрів при досягненні заданої температури

Попередження: ⚠ Термостат комутує мережеву напругу до 400 В та встановлюється у тепловому обладнанні. Перед заміною обов'язково повністю відключіть живлення та переконайтеся у відсутності напруги. Не розрізайте, не вкорочуйте та не намагайтеся ремонтувати капілярну трубку. Якщо схема підключення обладнання невідома або термостат керує потужним навантаженням через додаткові контактори, заміну рекомендується доручити кваліфікованому спеціалісту.
