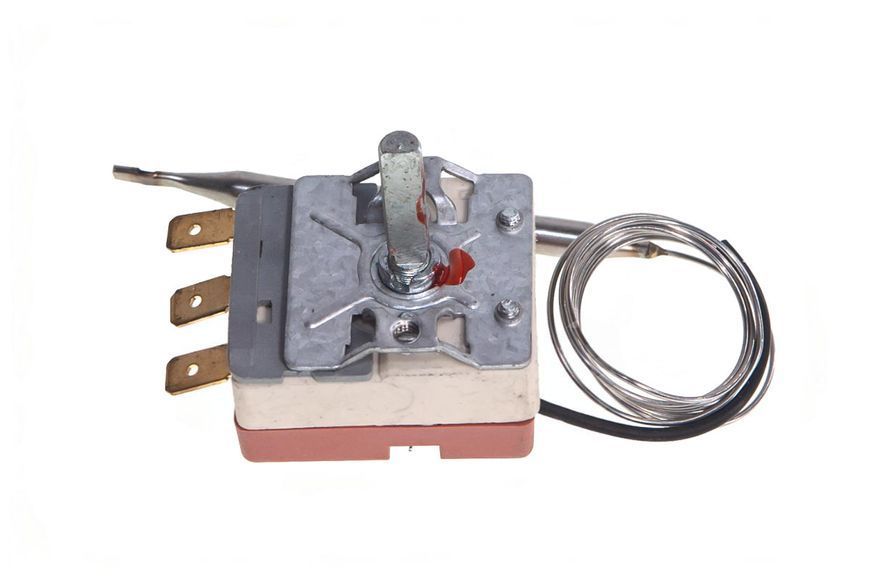

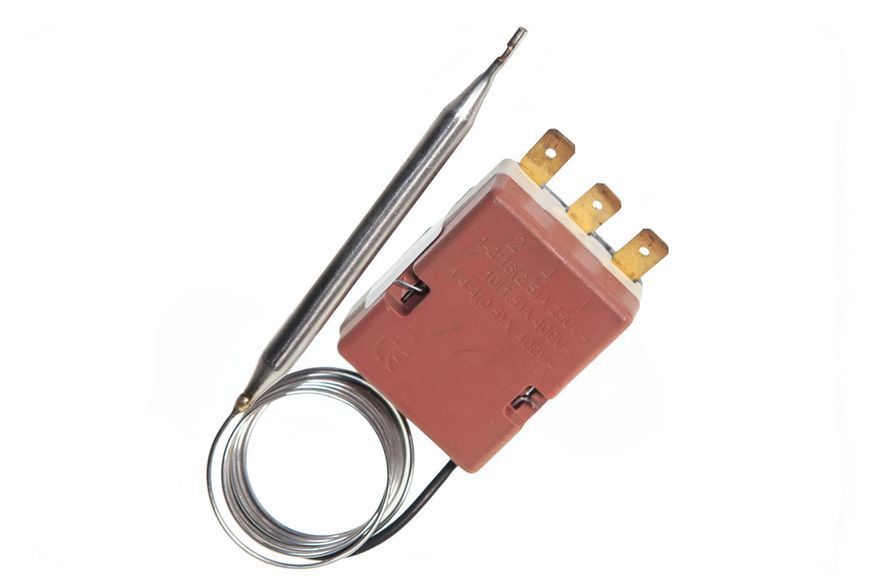

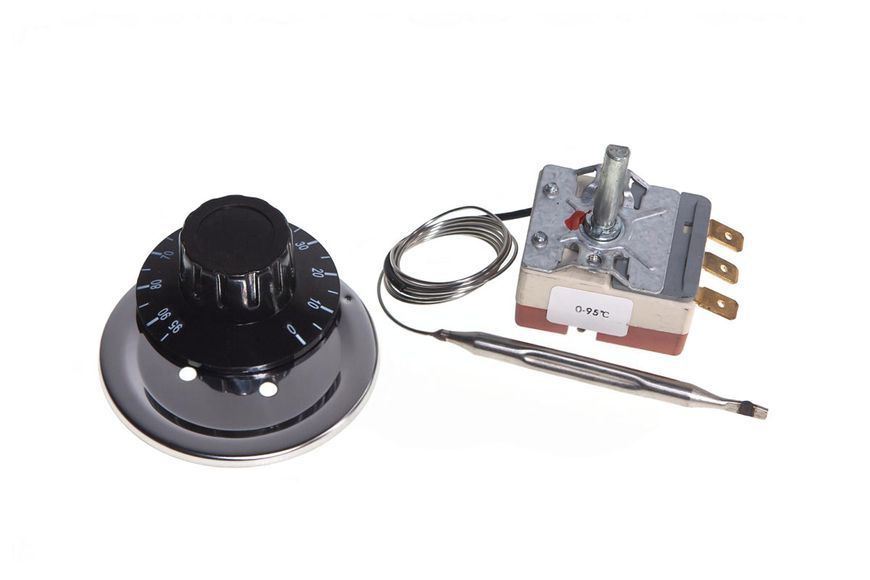

Термостат для бойлера Whicepart 30-95°C 250В 16А/400В 10А L=0.76 м, з ручкою (MC01A02000R)

Капілярний термостат Whicepart MC01A02000R для бойлера призначений для регулювання температури води в електричних водонагрівачах, бойлерах, опалювальних котлах та іншому сумісному тепловому обладнанні. Терморегулятор керує нагрівальним елементом, автоматично вмикаючи та вимикаючи його залежно від температури термочутливої колби.

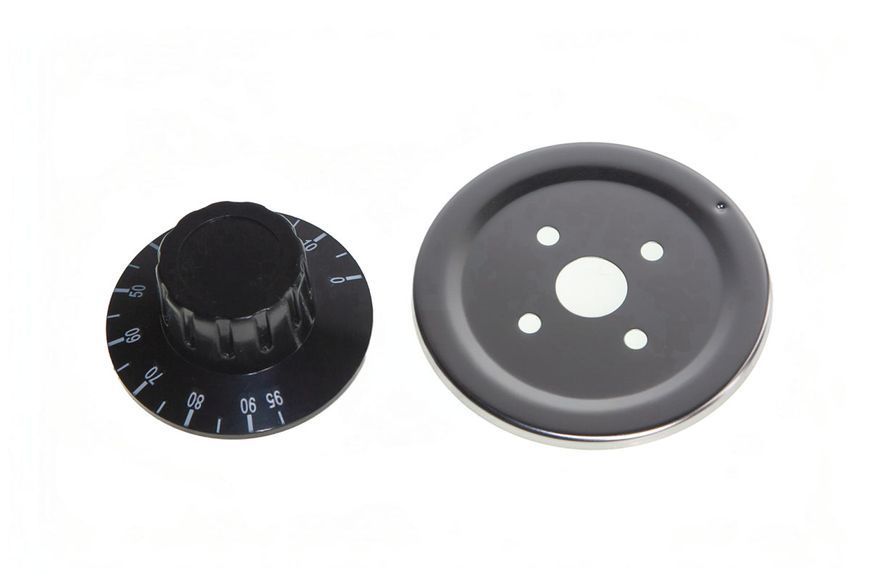

Діапазон регулювання становить 30–95 °C. Термостат оснащений капілярною трубкою довжиною 0.76 м і термочутливою колбою розміром 81x6 мм. Основна контактна група розрахована на навантаження до 16 А при 250 В або 10 А при 400 В. Для підключення передбачені три клеми шириною 6.3 мм. До комплекту входить ручка регулювання.

Технічні характеристики:

Сумісність:

Бойлери, електричні водонагрівачі, опалювальні котли та інше теплове обладнання за умови збігу діапазону температури, електричного навантаження, схеми підключення, розмірів колби, довжини капіляра та кріплень термостата.

Принцип роботи:

Термочутлива колба розміщується в зоні контролю температури. Під час нагрівання зміна тиску всередині капілярної системи впливає на механічний перемикач термостата. Після досягнення встановленої ручкою температури контактна група перемикається та вимикає нагрів. Після зниження температури контакти повертаються у робоче положення і нагрівання відновлюється.

Можливі причини виходу з ладу:

• Підгоряння або зношення електричних контактів
• Перевищення допустимого електричного навантаження
• Розгерметизація капілярної системи
• Залом або пошкодження капілярної трубки
• Деформація термочутливої колби
• Перегрівання або окиснення клем
• Потрапляння вологи на електричну частину
• Природне зношення механізму терморегулятора

При несправності термостата бойлер може не нагрівати воду, нагрівати її без вимкнення, вимикатися раніше встановленої температури або не реагувати на обертання ручки регулювання.

Поради з експлуатації:

• Не перевищуйте допустиме навантаження контактної групи
• Не перегинайте капілярну трубку під гострим кутом
• Не вкорочуйте та не розрізайте капіляр
• Не деформуйте термочутливу колбу
• Стежте за щільністю посадки електричних клем
• Не допускайте потрапляння води на корпус термостата
• При перегріванні бойлера додатково перевіряйте захисний термостат і нагрівальний елемент

Поради з підбору:

Перед придбанням необхідно звірити MC01A02000R, діапазон регулювання 30–95 °C, навантаження 16 А при 250 В / 10 А при 400 В, наявність трьох клем 6.3 мм, довжину капіляра 0.76 м, розмір колби 81x6 мм, відстань між кріпленнями 28 мм і довжину вала 24 мм.

Часті помилки під час встановлення:

• Неправильне підключення контактів 1–2 та 1–4
• Підключення навантаження вище допустимого
• Сильний перегин капілярної трубки
• Неповне встановлення колби у штатну гільзу
• Нещільне підключення клем
• Пошкодження капіляра під час складання корпусу бойлера
• Розміщення капіляра біля гострих країв
• Увімкнення обладнання до повного завершення складання

Оцінка складності заміни: Середня

Покрокова інструкція із заміни:

1. Повністю від'єднайте бойлер від електромережі
2. Переконайтеся у відсутності напруги на електричних контактах
3. Дочекайтеся охолодження води та нагрівального вузла
4. Зніміть захисну кришку електричної частини бойлера
5. Сфотографуйте розташування проводів на старому термостаті
6. Зафіксуйте підключення контактів 1, 2 та 4
7. Від'єднайте три електричні клеми
8. Зніміть ручку регулювання
9. Звільніть кріплення корпусу термостата
10. Обережно вийміть термочутливу колбу з гільзи
11. Вийміть капілярну трубку без різких перегинів
12. Порівняйте новий і старий термостати за контактами, кріпленнями, колбою та капіляром
13. Встановіть нову термочутливу колбу у штатну гільзу
14. Прокладіть капіляр без натягу та заломів
15. Закріпіть корпус термостата
16. Підключіть проводи згідно з раніше зафіксованою схемою
17. Перевірте щільність підключення всіх трьох клем
18. Встановіть ручку регулювання
19. Закрийте електричну частину бойлера захисною кришкою
20. Підключіть живлення та виконайте пробне нагрівання з контролем вимкнення при заданій температурі

Попередження: ⚠ Термостат працює з мережевою напругою до 400 В. Перед заміною повністю від'єднайте обладнання від електромережі та переконайтеся у відсутності напруги. Не з'єднуйте контакти термостата безпосередньо, не розрізайте та не вкорочуйте капілярну трубку. За відсутності досвіду ремонту електричного водонагрівального обладнання рекомендується звернутися до кваліфікованого спеціаліста.
