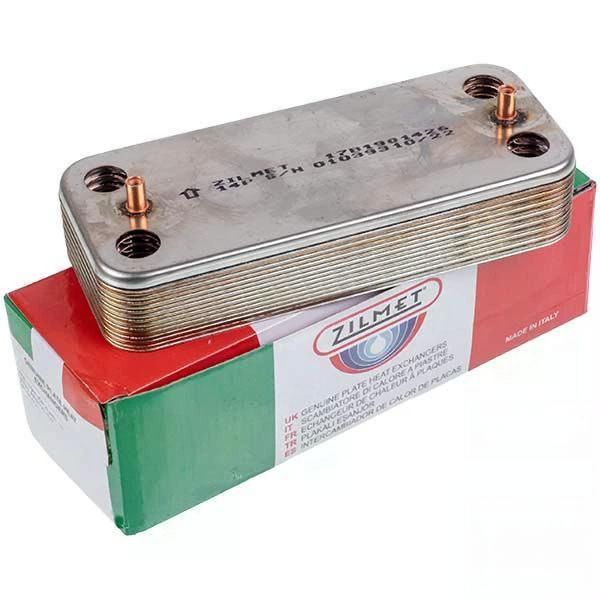

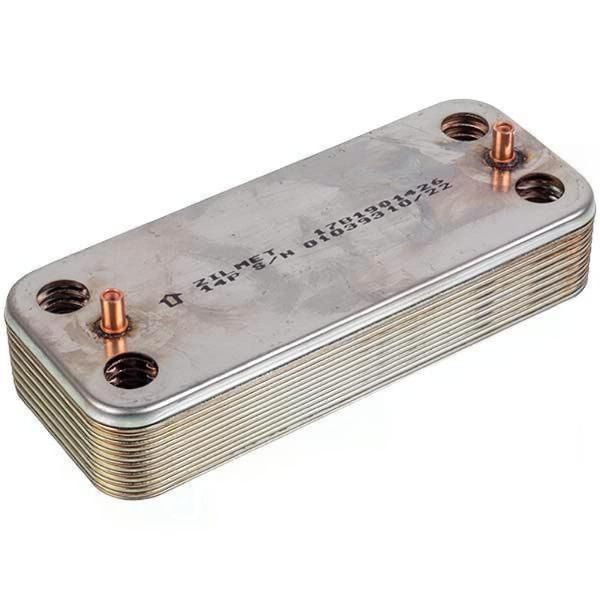

Теплообмінник ГВП Zilmet 14 пластин для газового котла Ariston UNO/Chaffoteaux MIRA (17B1901426)

Пластинчастий теплообмінник ГВП Zilmet 17B1901426 призначений для нагрівання водопровідної води у двоконтурних газових котлах. Деталь працює як вторинний теплообмінник: гарячий теплоносій опалювального контуру передає тепло воді системи гарячого водопостачання через пакет металевих пластин, при цьому рідини не змішуються між собою.

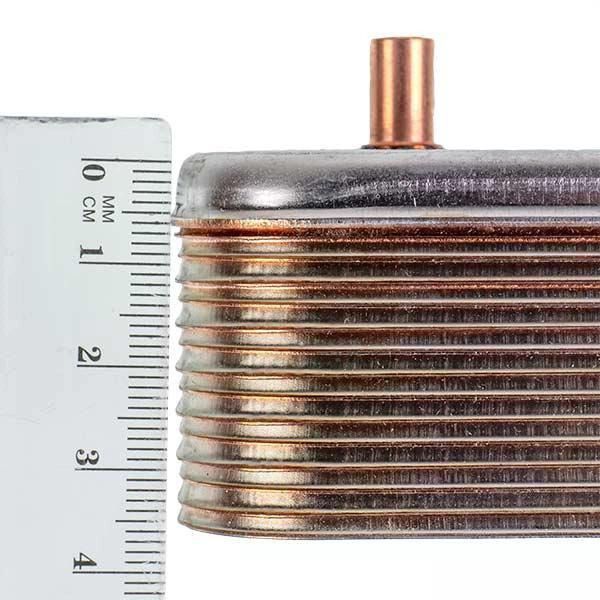

Теплообмінник складається з 14 пластин і має розміри 190x76x37 мм. Міжцентрова відстань між кріпленнями становить 148 мм, відстань між отворами по довжині — 154 мм, по ширині — 40 мм. Діаметр отворів становить 16 мм. Під час підбору необхідно звіряти код 17B1901426, кількість пластин, розміри, розташування отворів і точну модель газового котла.

Технічні характеристики:

Сумісність з моделями:

Ariston ACO 27 MFFI, Ariston ACO B 24 BFFI MET (EAA), Ariston UNO 24 M, Ariston UNO 24 MFF, Ariston UNO 24 MFFI, Ariston UNO 24 MI, Ariston UNO 24 MI MET, Chaffoteaux MIRA 24 CF, Chaffoteaux MIRA 24 FF, Chaffoteaux MIRA 30 FF, Chaffoteaux MIRA GREEN 24 FF, Chaffoteaux MIRA GREEN 30 FF, Chaffoteaux ELEXIA 20 CF, Chaffoteaux ELEXIA 20 FF, Chaffoteaux ELEXIA COMFORT 23 CF, Chaffoteaux ELEXIA COMFORT 23 FF, Chaffoteaux ELEXIA COMFORT 24 CF, Chaffoteaux ELEXIA COMFORT 24 FF, Chaffoteaux ELEXIA COMFORT 28 CF, Chaffoteaux ELEXIA COMFORT 28 FF, Viessmann Vitopend 100 WH1B 24 KW, Viessmann Vitopend 100 WH1B 28 KW, Viessmann Vitopend 100 WH1B 30 KW, Viessmann Vitopend 100-W A1JB, Viessmann Vitopend 100-W WH1B

Можливі причини виходу з ладу:

• Утворення накипу всередині каналів через жорстку водопровідну воду
• Засмічення теплообмінника продуктами корозії та відкладеннями з опалювального контуру
• Зниження пропускної здатності каналів після тривалої експлуатації
• Корозійне пошкодження пластин і паяних з'єднань
• Розгерметизація між контурами або поява зовнішнього протікання
• Замерзання води всередині теплообмінника при експлуатації котла в неопалюваному приміщенні
• Механічне пошкодження під час демонтажу, промивання або встановлення
• Експлуатація котла без своєчасного технічного обслуговування

Поради з експлуатації:

• При жорсткій водопровідній воді використовуйте передбачену системою водопідготовку
• Періодично проводьте обслуговування котла та контролюйте стан вторинного теплообмінника
• При зниженні напору або температури гарячої води перевіряйте теплообмінник на наявність накипу та забруднень
• Для промивання використовуйте лише склади, придатні для матеріалу теплообмінника
• Після обслуговування обов'язково перевіряйте всі з'єднання на відсутність протікань
• Не експлуатуйте котел при появі води всередині корпусу або слідів протікання біля теплообмінника

Особливості:

• Вторинний теплообмінник для контуру гарячого водопостачання
• Конструкція на 14 пластин
• Розміри 190x76x37 мм
• Міжцентрова відстань кріплень 148 мм
• Відстань між отворами 154x40 мм
• Діаметр отворів 16 мм
• Застосовується в газових котлах різних виробників
• Каталожний код Zilmet 17B1901426

Однією з характерних ознак забруднення вторинного теплообмінника є погіршення роботи гарячого водопостачання: вода може нагріватися слабше, температура стає нестабільною, а достатній нагрів з'являється лише при зменшенні протоку. При цьому схожі симптоми можуть бути пов'язані з датчиками, триходовим клапаном, водяним вузлом або іншими елементами котла, тому перед заміною рекомендується провести діагностику.

Часті помилки під час встановлення:

• Підбір теплообмінника лише за кількістю пластин без перевірки розмірів і коду
• Встановлення деталі з іншим розташуванням отворів і кріплень
• Повторне використання зношених або пошкоджених ущільнень
• Встановлення ущільнювальних кілець із перекосом
• Потрапляння забруднень на посадкові поверхні та всередину каналів
• Надмірне зусилля під час фіксації теплообмінника
• Запуск котла без попередньої перевірки з'єднань на герметичність
• Спроба очищати пластини механічним інструментом із ризиком пошкодження корпусу

Оцінка складності заміни: Висока

Покрокова інструкція із заміни:

1. Повністю від'єднайте газовий котел від електромережі
2. Перекрийте подачу газу та води до котла
3. Дочекайтеся повного охолодження обладнання та теплоносія
4. Скиньте тиск в опалювальному та водяному контурах відповідно до сервісної документації котла
5. Злийте необхідну кількість води з котла
6. Зніміть зовнішнє облицювання та забезпечте доступ до гідравлічного блока
7. Визначте розташування вторинного пластинчастого теплообмінника
8. Підготуйте ємність або поглинальний матеріал для залишкової води
9. Звільніть кріплення та з'єднання старого теплообмінника
10. Обережно вийміть теплообмінник, не пошкоджуючи сусідні трубки та елементи гідравлічного блока
11. Очистьте посадкові поверхні від забруднень і залишків старих ущільнень
12. Перевірте стан ущільнювальних кілець і за необхідності замініть їх новими
13. Порівняйте новий теплообмінник Zilmet 17B1901426 зі знятою деталлю за розмірами, кількістю пластин і розташуванням отворів
14. Встановіть новий теплообмінник у штатне положення
15. Зафіксуйте кріплення та з'єднання без перекосу
16. Заповніть водяний та опалювальний контури
17. Видаліть повітря із системи та відновіть необхідний робочий тиск
18. До увімкнення котла ретельно перевірте розібрані з'єднання на відсутність протікань
19. Після перевірки герметичності виконайте запуск котла
20. Перевірте роботу гарячого водопостачання, стабільність температури та відсутність протікань

Попередження: ⚠ Заміна пластинчастого теплообмінника виконується всередині газового котла та потребує розгерметизації гідравлічних контурів. Перед початком робіт повністю від'єднайте котел від електромережі, перекрийте газ і воду та дочекайтеся охолодження теплоносія. Не втручайтеся в газову арматуру, пальник і газові з'єднання. За відсутності досвіду ремонту газових котлів заміну рекомендується доручити кваліфікованому спеціалісту або сервісному центру.
