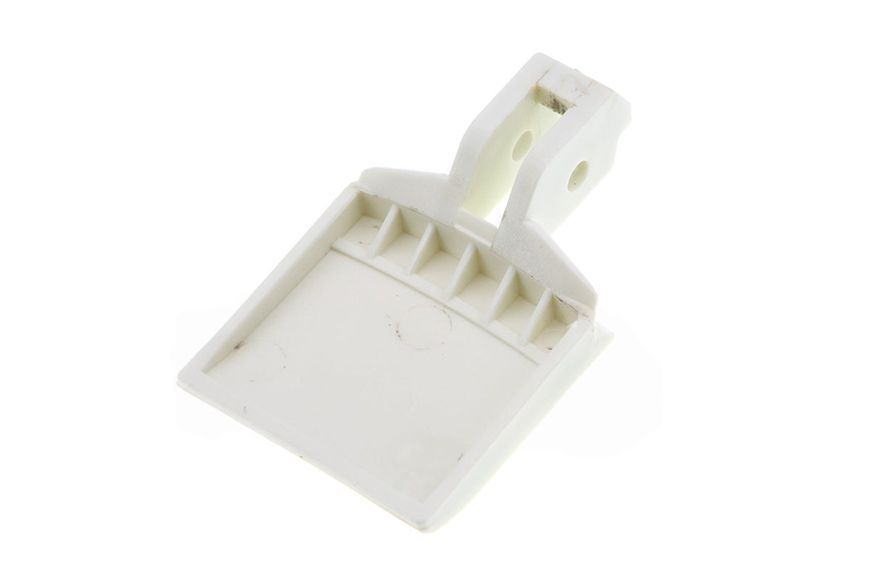

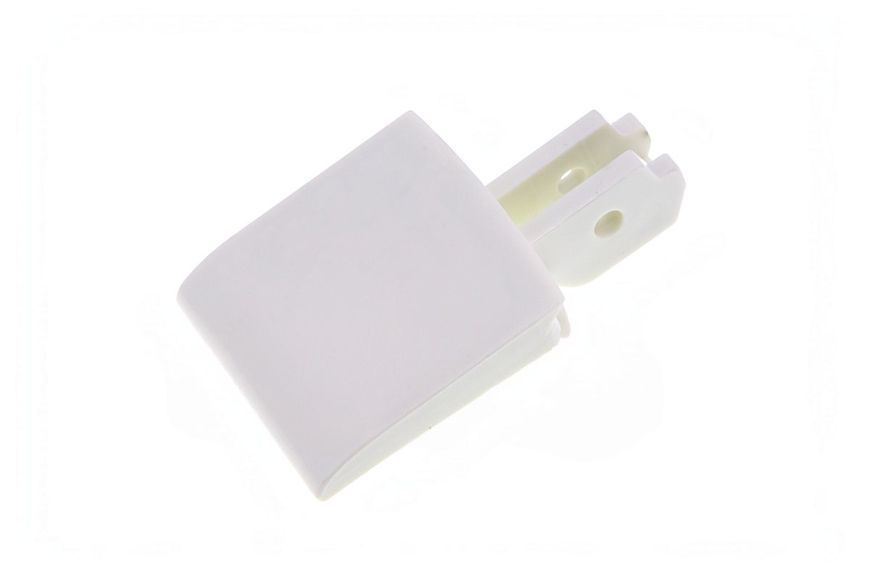

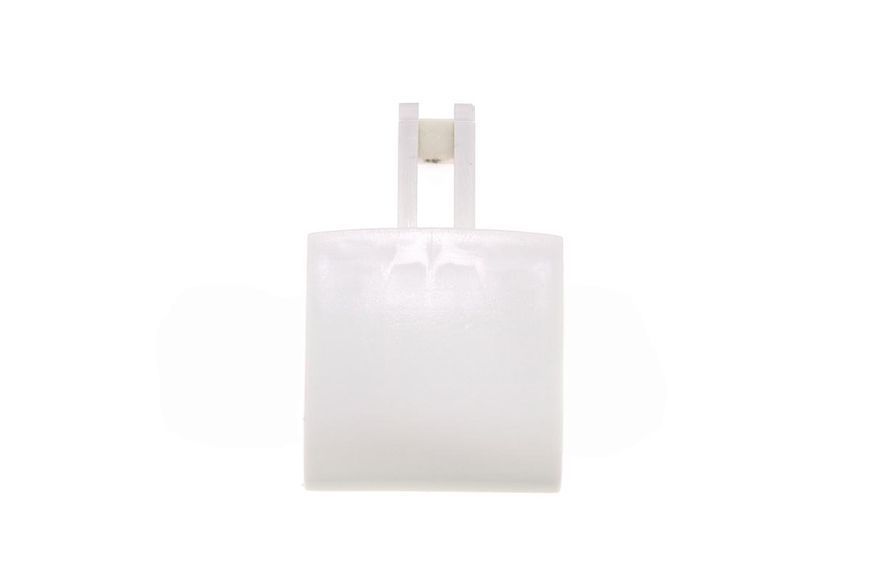

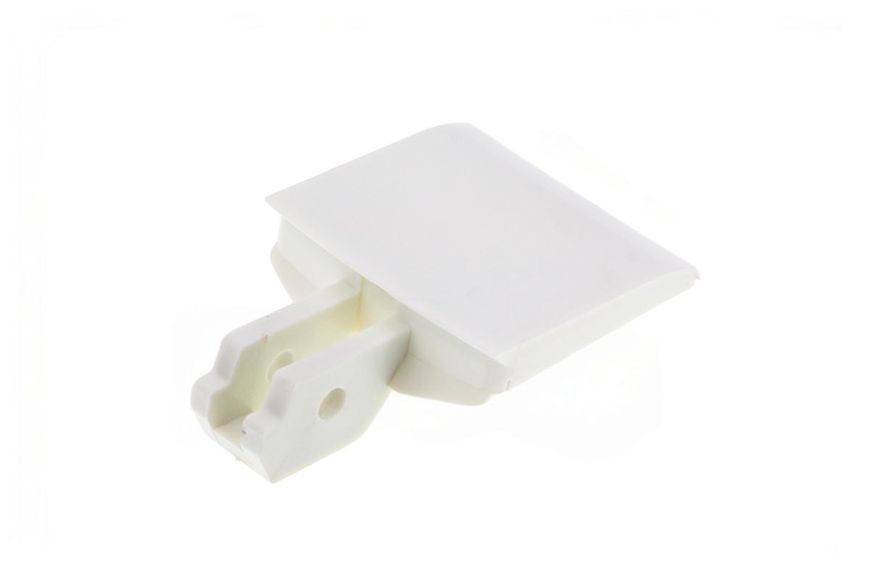

Ручка люка для пральної машини Ariston/Indesit C00043417 (139AR24)

Ручка люка C00043417 / 139AR24 для пральної машини Ariston та Indesit призначена для відкривання завантажувальних дверей після розблокування пристрою блокування люка. Деталь встановлюється в рамку дверей і передає зусилля на механізм засувки, забезпечуючи нормальне відкривання люка.

Ручка застосовується для заміни пошкодженої деталі при поломці кріплень, появі тріщин, вільному ході або неможливості відкрити двері штатним способом. Під час підбору необхідно враховувати код деталі та конструкцію механізму люка.

Технічні характеристики:

Сумісність з моделями:

2I MARCHI AF552TENL (F007102) 2I MARCHI AF652TENL (F007103) 2I MARCHI AF883TENL (F007104) 2I MARCHI AF1083TENL (F007105) Ariston AF1283TXBE (F015216) Ariston AF1083TXBE (F015215) Ariston AF553TE (F014858) Ariston AF1083T1UK (F014869) Ariston AF552TU (F008374) Ariston AF553TEOLD (F007094) Indesit AF552TU (F014858) Indesit AF553TE (F007094)

Можливі причини виходу з ладу:

• Спроба відкрити люк до повного розблокування замка
• Різкий ривок за ручку при закритій засувці
• Зношення посадкових місць осі
• Тріщини пластикових елементів після тривалої експлуатації
• Заклинювання гачка дверей
• Несправність пристрою блокування люка
• Механічне пошкодження рамки або дверей

При пошкодженні ручка може мати вільний хід, відкривати двері лише при сильному натисканні або повністю перестати впливати на гачок люка. Якщо сама ручка не пошкоджена, але двері не відкриваються, необхідно додатково перевірити гачок, пружину та пристрій блокування люка.

Поради з експлуатації:

• Після завершення програми дочекайтеся повного розблокування дверей
• Не відкривайте люк ривком при наявності опору
• При тугому ході ручки перевірте стан засувки та замка
• Не використовуйте ручку для переміщення пральної машини
• При появі тріщин замініть деталь до повного руйнування кріплень

Поради з підбору:

Перед придбанням необхідно звірити коди C00043417 та 139AR24, а також порівняти форму старої ручки, розташування осі та конструкцію взаємодії з гачком дверей. Зовні схожі ручки люка можуть мати відмінні посадкові місця.

Часті помилки під час встановлення:

• Неправильне положення зворотної пружини
• Неправильне встановлення гачка дверей
• Встановлення осі не через усі елементи механізму
• Пошкодження пластикових посадкових місць під час складання
• Надмірне затягування гвинтів рамки дверей
• Складання люка без попередньої перевірки руху ручки та гачка

Оцінка складності заміни: Середня

Покрокова інструкція із заміни:

1. Повністю від'єднайте пральну машину від електромережі
2. Дочекайтеся повного розблокування завантажувального люка
3. Відкрийте двері пральної машини
4. За потреби зніміть двері з петель
5. Покладіть двері на рівну м'яку поверхню
6. Сфотографуйте розташування деталей механізму ручки
7. Викрутіть гвинти, що з'єднують внутрішню та зовнішню частини рамки
8. Обережно розділіть частини рамки люка
9. Зафіксуйте розташування ручки, гачка, пружини та осі
10. Обережно вийміть вісь механізму
11. Зніміть пошкоджену ручку
12. Перевірте стан пружини, гачка та осі
13. Порівняйте нову ручку зі старою за формою та посадковими місцями
14. Встановіть нову ручку у штатне положення
15. Правильно розташуйте зворотну пружину та гачок
16. Просуньте вісь через усі елементи механізму
17. Кілька разів натисніть на ручку та переконайтеся, що гачок вільно рухається і повертається назад
18. З'єднайте частини рамки люка
19. Рівномірно затягніть кріпильні гвинти
20. Встановіть двері на пральну машину та перевірте відкривання і закривання люка

Попередження: ⚠ Перед розбиранням дверей обов'язково від'єднайте пральну машину від електромережі. Не намагайтеся силою відкрити люк, доки пристрій блокування не звільнив засувку. Якщо після заміни ручки двері продовжують відкриватися з надмірним зусиллям або не фіксуються, необхідно перевірити гачок, пружину та пристрій блокування люка.
