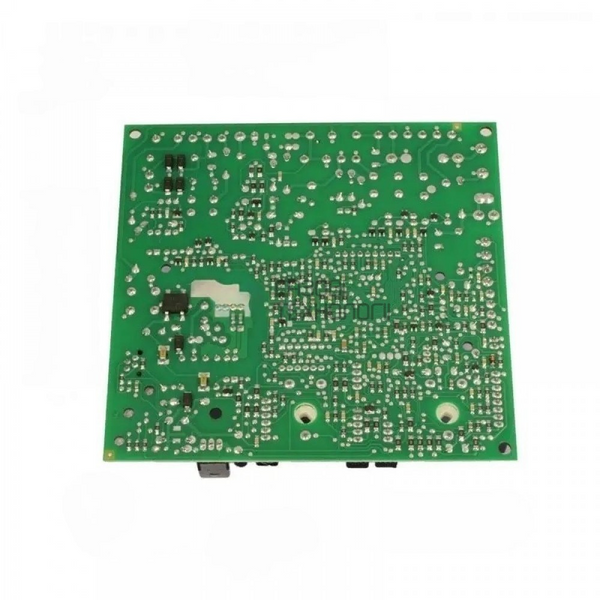

Універсальна плата керування MIAL 201 (код 52004119, також відома як H052004119 або H052005326) призначена для координації роботи настінних газових котлів Hermann (Habitat 2, Micra 2), Bongioanni (ISY, Linea) та сумісних моделей Tiberis. Розроблена компанією SIT Group (Італія), замінює старі моделі плат, включаючи Honeywell CS0177D-LS та тип SMCC01.
Загальні характеристики:
| Виробник | Nord Gas / SIT Group (Італія) |
| Серія | MIAL 201 (код SM04707) |
| Живлення | 230 В, 50/60 Гц |
| Споживана потужність | до 12 ВА |
| Виходи | Газовий клапан ~230 В, 0.1 А;
Вентилятор ~230 В, 0.35 А;
Насос ~230 В, 0.5 А;
Розпал ~230 В, 0.4 А |
| Контроль полум’я | Іонізаційний (5–10 мкА при 230 В) |
| Колір плати | Зелений (нова ревізія) |
Функції плати:
- Керування розпалом, модуляцією потужності, насосом, вентилятором і газовим клапаном
- Контроль температури ГВП, протоку, тиску, тяги та безпеки
- Обробка сигналів від NTC-датчиків і пресостатів
- Пам’ять: заводські параметри, захист від збоїв
Сумісність:
| Hermann: | Habitat 2, Habitat 2 23 E, Habitat 2 24 SE, Micra 2, Micra 2 23 E, Micra 2 24 SE, Micra 2 30 SE |
| Hermann Supermaster: | 23 E, 24 SE, 28 E, 30 SE |
| Bongioanni ISY: | ISY, ISY 23 CSI, ISY 23 I |
| Bongioanni Linea: | Linea 24 CSI, Linea 24 I, Linea 30 CSI |
Установка:
- Вимкніть живлення і перекрийте газ
- Зніміть кришку електронного відсіку котла
- Від’єднайте всі роз’єми від старої плати (бажано їх промаркувати)
- Встановіть плату MIAL 201 на місце і закріпіть гвинтами
- Підключіть:
- 12-контактний роз’єм для дисплея (якщо передбачений)
- 2-контактний роз’єм датчиків (NTC, тиск, протікання)
- Роз’єми вентилятора, насоса, розпалу та клапана
- Увімкніть живлення і перевірте роботу котла
Увага: монтаж повинен виконуватись сертифікованим спеціалістом. Неправильна установка може спричинити витік газу, збої в роботі або втрату гарантії.
Складність заміни: Висока
