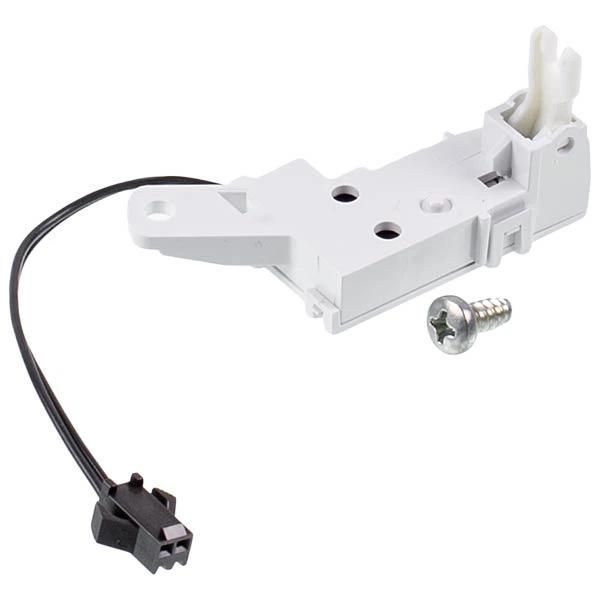

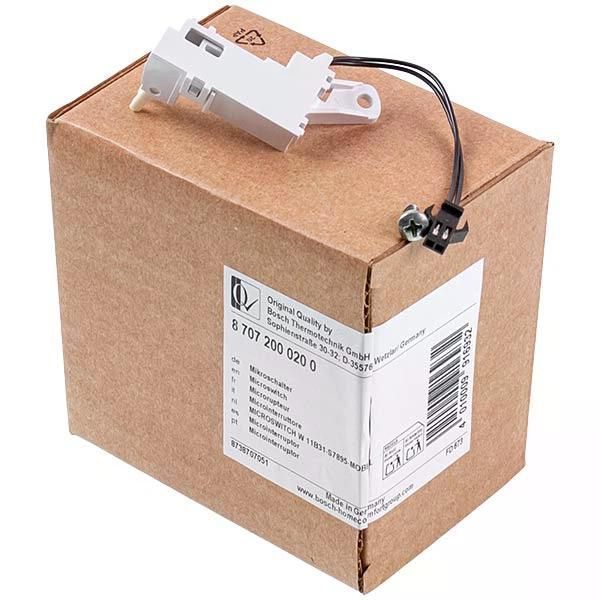

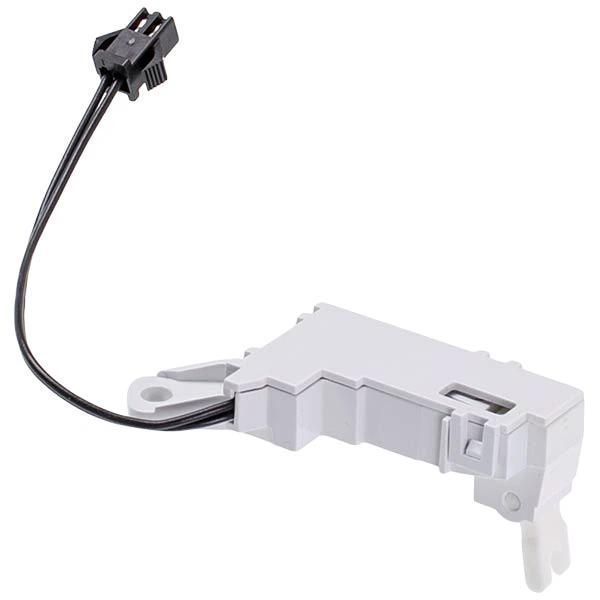

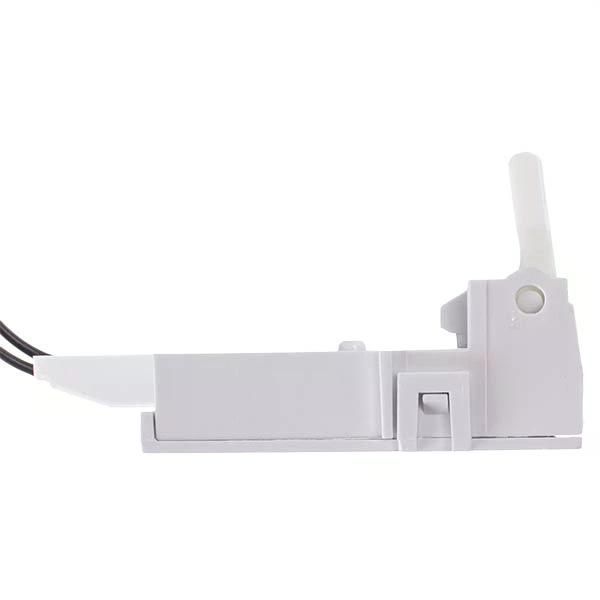

Мікровимикач протоки води для газової колонки Bosch Therm 4000/Junkers Minimaxx (87072000200)

Мікровимикач протоку води Bosch/Junkers 87072000200 призначений для газових проточних водонагрівачів Bosch Therm 4000 та Junkers Minimaxx. Деталь працює у складі водяного вузла та бере участь у формуванні сигналу на запуск колонки під час відкривання крана гарячої води.

При появі протоку води механізм водяного вузла впливає на мікровимикач, після чого система керування отримує сигнал про наявність водорозбору та дозволяє запуск пальника. При несправності елемента колонка може не вмикатися під час відкривання гарячої води, запускатися нестабільно або не реагувати на нормальний протік. Під час підбору необхідно звіряти код 87072000200, модель і повний сервісний номер водонагрівача.

Технічні характеристики:

Сумісність з моделями:

Junkers Minimaxx WR10-2 B, Junkers Minimaxx WR15-2 B, Junkers Minimaxx WR10 B, Junkers Minimaxx WR13 B, Junkers Minimaxx WR15 B, Junkers Therm 4000 O WR13-2 B, Bosch Therm 4000 O WR11-2 B31, Bosch Therm 4000 O WR14-2 B31, Bosch Therm 4000 O WR10-2 B23, Bosch Therm 4000 O WR13-2 B23, Bosch Therm 4000 O WR15-2 B23, Bosch Therm 4000 O GWH10-2COB / WR10-2B, Bosch Therm 4000 O GWH13-2COB / WR13-2, Bosch Therm 4000 O GWH15-2COB / WR15-2B

Можливі причини виходу з ладу:

• Механічне зношення рухомої частини мікровимикача
• Підгоряння або окиснення електричних контактів
• Потрапляння вологи з водяного вузла на корпус і контактну групу
• Пошкодження проводів або клем підключення
• Неправильне положення мікровимикача відносно штока водяного вузла
• Заклинювання механізму після тривалої експлуатації
• Пошкодження корпусу або кріплень під час ремонту колонки
• Несправність водяного вузла, через яку шток не впливає на мікровимикач

Поради з експлуатації:

• Під час технічного обслуговування перевіряйте водяний вузол на відсутність протікань
• Не допускайте потрапляння води на мікровимикач та електричні з'єднання
• При нестабільному ввімкненні колонки спочатку перевірте вільний хід механізму водяного вузла
• Періодично оглядайте клеми та проводи на наявність окиснення і пошкоджень
• Не регулюйте положення мікровимикача без розуміння принципу роботи вузла
• При виявленні протікання з водяної частини спочатку усуньте причину витоку

Особливості:

• Призначений для газових колонок Bosch і Junkers
• Працює спільно з механізмом водяного вузла
• Бере участь в автоматичному запуску колонки при відкриванні гарячої води
• Застосовується в серіях Bosch Therm 4000 та Junkers Minimaxx
• Каталожний код 87072000200

Якщо газова колонка не запускається під час відкривання крана гарячої води, причиною не завжди є сам мікровимикач. Аналогічні симптоми можуть виникати при недостатньому протоці, забрудненні фільтра, зношенні мембрани водяного вузла, заклинюванні штока, пошкодженні проводки або несправності інших елементів системи керування. Перед заміною рекомендується перевірити механічне спрацювання водяного вузла та стан електричних контактів.

Часті помилки під час встановлення:

• Заміна мікровимикача без діагностики водяного вузла
• Підбір деталі лише за зовнішнім виглядом без перевірки коду запчастини
• Неправильне положення мікровимикача відносно штока
• Пошкодження пластикових фіксаторів під час встановлення
• Нещільне підключення електричних клем
• Встановлення деталі за наявності протікання з водяного вузла
• Перетискання або неправильне укладання проводів під час складання корпусу
• Перевірка роботи колонки при знятих захисних елементах без дотримання вимог безпеки

Оцінка складності заміни: Середня

Покрокова інструкція із заміни:

1. Повністю від'єднайте газову колонку від електроживлення або вийміть елементи живлення, якщо вони передбачені конструкцією
2. Перекрийте подачу газу та води до колонки
3. Дочекайтеся охолодження водонагрівача
4. Зніміть зовнішній кожух відповідно до конструкції моделі
5. Визначте розташування водяного вузла та встановленого на ньому мікровимикача
6. Перед від'єднанням проводів зафіксуйте їх розташування
7. Обережно від'єднайте електричні клеми мікровимикача
8. Звільніть фіксатор або кріплення старої деталі
9. Зніміть мікровимикач, не пошкоджуючи шток та інші елементи водяного вузла
10. Перевірте вільний хід механізму, який впливає на мікровимикач
11. Огляньте місце встановлення на наявність вологи, корозії та забруднень
12. Порівняйте новий мікровимикач 87072000200 зі знятою деталлю
13. Встановіть нову деталь у штатне положення
14. Переконайтеся, що механізм водяного вузла правильно впливає на кнопку мікровимикача
15. Підключіть електричні клеми у початковому положенні
16. Перевірте, щоб проводи не торкалися гарячих і рухомих елементів
17. Встановіть зовнішній кожух
18. Відновіть подачу води та переконайтеся у відсутності протікань
19. Після перевірки герметичності відновіть живлення та подачу газу
20. Відкрийте кран гарячої води та перевірте стабільність запуску і вимкнення колонки

Попередження: ⚠ Мікровимикач встановлений усередині газового водонагрівача та пов'язаний із системою керування запуском пальника. Перед заміною обов'язково відключіть живлення, перекрийте газ і воду. Не втручайтеся в газовий клапан, пальник і газові з'єднання. Якщо є протікання водяного вузла, запах газу, пошкодження проводки або немає досвіду ремонту газових колонок, заміну та діагностику рекомендується доручити кваліфікованому спеціалісту або сервісному центру.
