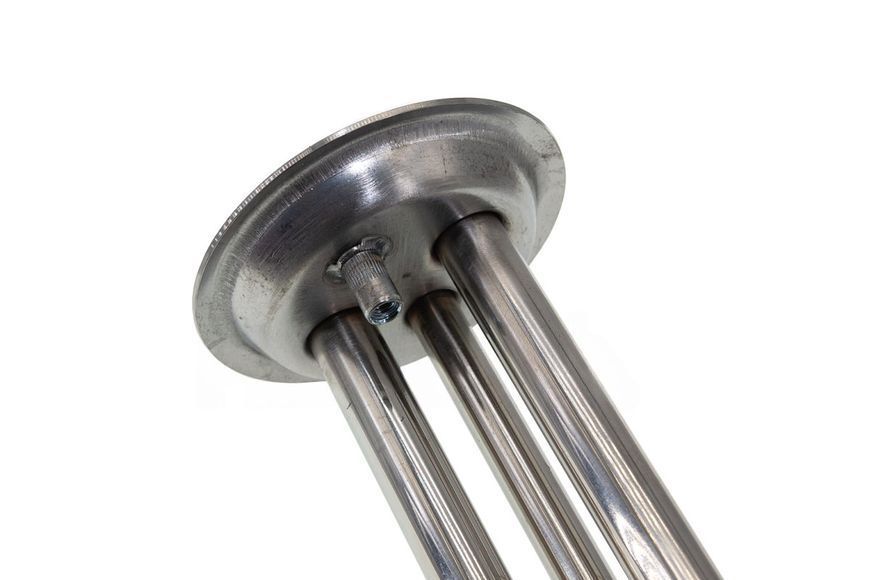

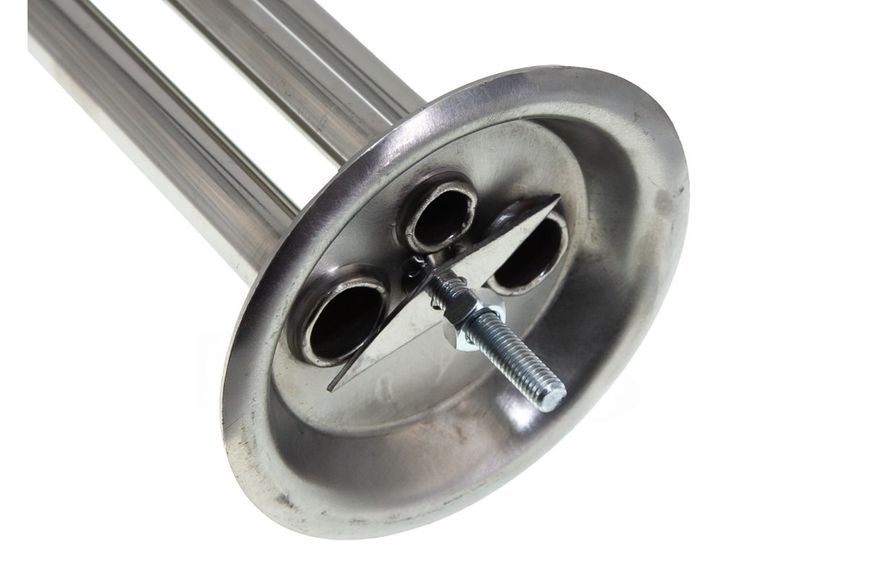

Фланець бойлера Ø93 мм під сухі ТЕНи призначений для встановлення у водонагрівачах Electrolux, Garanterm, Thermex, Willer. Використовується для монтажу нагрівальних елементів, термодатчика та магнієвого анода.
Виготовлений з нержавіючої сталі. Трубки мають зварну конструкцію, що забезпечує герметичність і довговічність. Фланець має вигнуту форму та комплектується металевим фіксатором для ТЕНів.
Технічні характеристики:
| Тип деталі | Фланець бойлера під сухі ТЕНи |
| Діаметр фланця | 93 мм |
| Кількість трубок | 3 штуки |
| Довжина трубок під ТЕН | 432 мм (повна), 395 мм (робоча) |
| Довжина трубки під термодатчик | 425 мм (повна), 395 мм (робоча) |
| Внутрішній діаметр трубок | 13.5 мм (2 шт.), 10 мм (1 шт.) |
| Кріплення | Шпилька M6 (35 мм) |
| Місце під анод | Різьба M6 |
| Матеріал | Нержавіюча сталь |
| Сумісні бренди | Electrolux, Garanterm, Thermex, Willer |
Сумісність з моделями:
Electrolux EWH 50 Formax DL
Electrolux EWH 80 Formax DL
Electrolux EWH 100 Formax DL
Garanterm GTI 30V
Garanterm GTI 50V
Garanterm GTI 80V
Garanterm GTI 100V
Thermex ID 30V
Thermex ID 50V
Thermex ID 80V
Thermex IF 100V
Thermex IF 30V
Thermex IF 50V
Thermex IF 80V
Thermex ID 100V
Thermex RZB 30F
Thermex RZB 30FV
Thermex RZB 30L
Thermex RZB 50F
Thermex RZB 50FV
Thermex RZB 50L
Thermex RZB 80F
Thermex RZB 80FV
Thermex RZB 80L
Thermex RZB 100F
Thermex RZB 100FV
Thermex RZB 100L
WILLER EV80DR
WILLER EV100DR
Поради з експлуатації:
- Використовувати сумісні сухі ТЕНи
- Регулярно перевіряти магнієвий анод
- Контролювати герметичність
- Проводити очищення від накипу
Типові помилки при встановленні:
- Монтаж без прокладки
- Перетягування кріплення
- Неправильне встановлення ТЕНів
- Ігнорування перевірки анода
Оцінка складності заміни:
Середня
Покрокова інструкція встановлення:
- Відключити бойлер від мережі
- Злити воду
- Зняти старий фланець
- Очистити посадочне місце
- Встановити новий фланець
- Закріпити шпилькою
- Встановити ТЕНи та датчик
- Перевірити герметичність
- Увімкнути бойлер
⚠ Увага: Перед початком робіт обов’язково відключіть пристрій від мережі.
