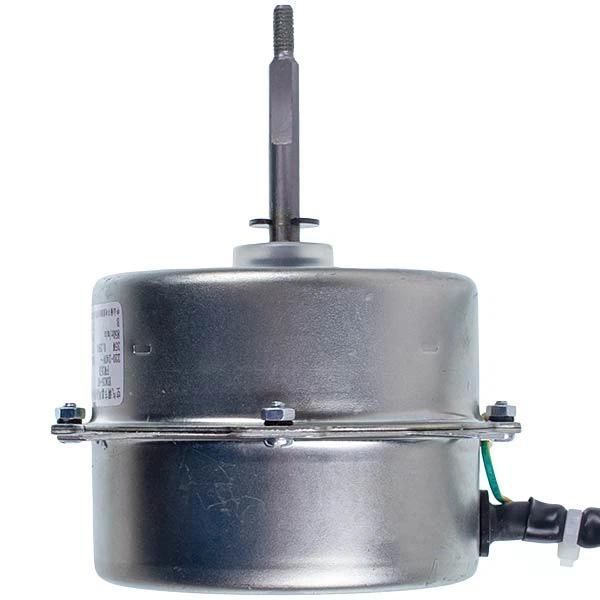

Двигун вентилятора зовнішнього блоку для кондиціонера Cooper&Hunter YDK35-6X 35 Вт 220-240 В (150130676)

Мотор вентилятора зовнішнього блока Cooper&Hunter 150130676 YDK35-6X призначений для обертання крильчатки вентилятора кондиціонера. Під час роботи двигун створює повітряний потік через теплообмінник зовнішнього блока, забезпечуючи відведення тепла від конденсатора та нормальну роботу системи охолодження.

Потужність двигуна становить 35 Вт, робоча напруга — 220-240 В, сила струму — 0.29 А. Розмір вихідного вала становить 8x60 мм. Напрямок обертання — проти годинникової стрілки.

Технічні характеристики:

Сумісність з моделями:

Cooper&Hunter CH-S12BKP6/o Cooper&Hunter CH-S12GKP8/o Cooper&Hunter CH-S12XN7/o Cooper&Hunter CH-S12XP7/o Cooper&Hunter CH-S18GKP8/o Cooper&Hunter CH-S18XN7/o Cooper&Hunter CH-S18XP7/o Cooper&Hunter GW-12H/o Cooper&Hunter GX-12AP/o Cooper&Hunter GX-18AP/o

Можливі причини виходу з ладу:

• Зношення втулок або підшипників двигуна
• Перегрівання обмоток при тривалій роботі
• Заклинювання або ускладнене обертання крильчатки
• Потрапляння вологи всередину електродвигуна
• Пошкодження обмоток
• Нестабільна напруга електромережі
• Механічне пошкодження вихідного вала
• Тривала робота при підвищеному навантаженні

Поради з експлуатації:

• Періодично очищайте теплообмінник зовнішнього блока від пилу та забруднень
• Стежте, щоб крильчатка оберталася вільно та не торкалася корпусу
• Не експлуатуйте кондиціонер при вираженому гулі, скреготі або сильній вібрації двигуна
• Перевіряйте надійність електричних з'єднань мотора
• Не допускайте механічних навантажень та ударів по валу
• Після заміни переконайтеся у правильному напрямку обертання вентилятора

Ознаками несправності мотора можуть бути відсутність обертання вентилятора, ускладнений запуск, сторонній шум, сильна вібрація або перегрівання зовнішнього блока. Перед заміною двигуна також рекомендується перевірити крильчатку, проводку та коло живлення мотора.

Поради з підбору:

Перед придбанням необхідно звірити код 150130676, модель двигуна YDK35-6X, потужність 35 Вт, напругу 220-240 В, струм 0.29 А, розмір вала 8x60 мм та напрямок обертання. Зовні схожі мотори можуть відрізнятися електричними параметрами та геометрією вала.

Часті помилки під час встановлення:

• Підбір мотора лише за зовнішнім виглядом
• Встановлення двигуна з іншим розміром вала
• Ігнорування напрямку обертання
• Перекіс крильчатки під час встановлення на вал
• Надмірне зусилля при монтажі крильчатки
• Неправильне підключення проводів
• Перетискання кабелю елементами корпусу зовнішнього блока
• Запуск вентилятора без перевірки вільного обертання крильчатки

Оцінка складності заміни: Середня

Покрокова інструкція із заміни:

1. Повністю від'єднайте кондиціонер від електромережі
2. Переконайтеся у відсутності напруги на зовнішньому блоці
3. Зніміть захисну кришку зовнішнього блока
4. Сфотографуйте розташування проводів і підключення старого двигуна
5. Від'єднайте електричні з'єднання мотора
6. Забезпечте доступ до крильчатки вентилятора
7. Зафіксуйте розташування крильчатки на валу
8. Обережно зніміть крильчатку з вала двигуна
9. Відкрутіть кріплення старого мотора
10. Вийміть двигун із зовнішнього блока
11. Порівняйте новий YDK35-6X зі старим за кріпленням, розміром корпусу та валом 8x60 мм
12. Встановіть новий двигун у штатне положення
13. Надійно зафіксуйте кріплення
14. Встановіть крильчатку на вал без перекосу
15. Перевірте, щоб крильчатка вільно оберталася та не торкалася корпусу
16. Підключіть проводку відповідно до початкової схеми
17. Переконайтеся, що проводи закріплені та не можуть потрапити в рухомі елементи
18. Встановіть захисні панелі зовнішнього блока
19. Підключіть кондиціонер до електромережі
20. Виконайте пробний запуск і перевірте обертання вентилятора, шум та вібрацію

Попередження: ⚠ Перед заміною двигуна повністю від'єднайте кондиціонер від електромережі. У зовнішньому блоці знаходяться електричні компоненти та конденсатори, на яких може зберігатися небезпечна напруга навіть після відключення живлення. Не виконуйте роботи за відсутності навичок ремонту кліматичної техніки — у такому випадку рекомендується звернутися до кваліфікованого спеціаліста або сервісного центру.
