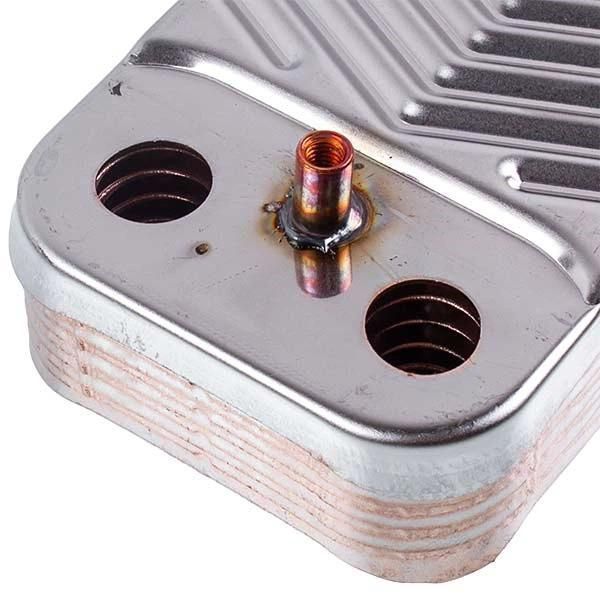

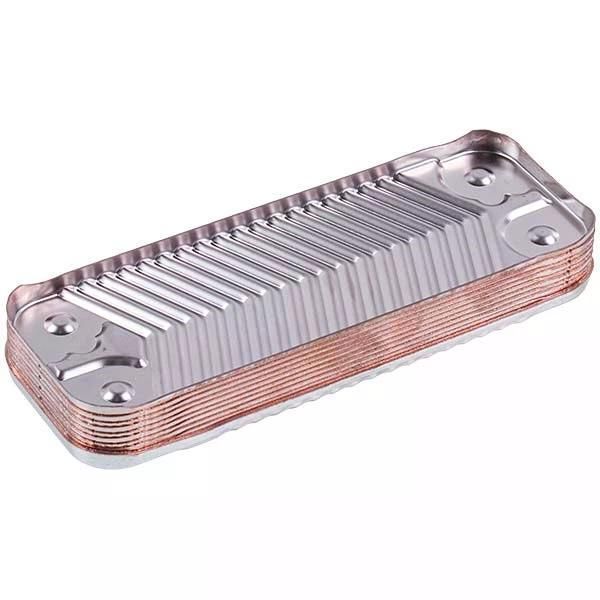

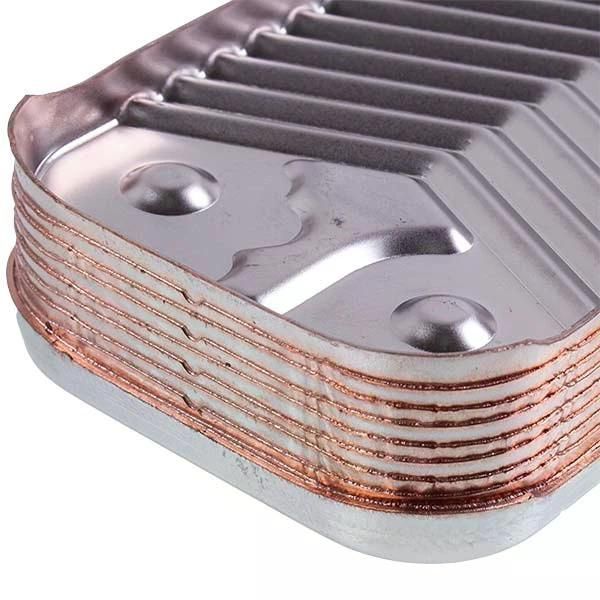

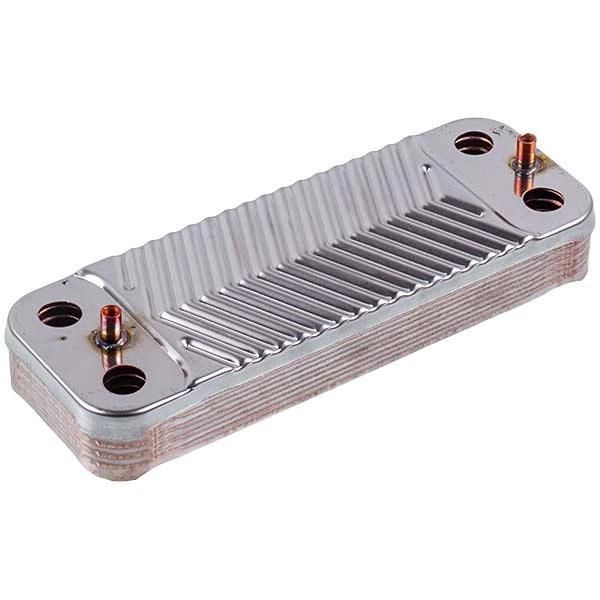

Теплообмінник пластинчастий ГВП (10 пластин) для газового котла Saunier Duval (S1005800)

Пластинчастий теплообмінник ГВП S1005800 на 10 пластин призначений для нагрівання проточної води у двоконтурних газових котлах Saunier Duval. Теплообмінник передає тепло від теплоносія опалювального контуру водопровідній воді через систему металевих пластин без змішування двох робочих середовищ.

Теплообмінник має 10 пластин і габаритні розміри 206x72x31 мм. Міжцентрова відстань отворів становить 172x42 мм, відстань між центрами кріплень — 172 мм, діаметр отворів — 15 мм. Під час підбору необхідно звіряти код S1005800, кількість пластин, габаритні розміри, міжцентрові відстані, діаметр отворів і розташування кріплень.

Технічні характеристики:

Параметр	Значення
Тип виробу	Вторинний пластинчастий теплообмінник ГВП
Код деталі	S1005800
Кількість пластин	10
Габаритні розміри	206x72x31 мм
Відстань між центрами кріплень	172 мм
Міжцентрова відстань отворів	172x42 мм
Діаметр отворів	15 мм
Сумісний бренд	Saunier Duval
Тип теплообмінника	Вторинний, пластинчастий
Призначення	Нагрівання води в контурі гарячого водопостачання газового котла

Сумісність з моделями:

Saunier Duval Combitek C 24 E Saunier Duval Combitek F 24 E Saunier Duval Isofast C 35 EA Saunier Duval Isofast F 35 E H-MOD Saunier Duval Isofast F 35 EA Saunier Duval Isotwin 25 E H-MOD Saunier Duval Isotwin C 30 Saunier Duval Isotwin F 30 E H-MOD Saunier Duval Isotwin F30E H-MOD UA Saunier Duval Semia C 24 Saunier Duval Semia C 24 (с ручками) Saunier Duval Semia F 24 Saunier Duval Semia F 24 (с ручками) Saunier Duval Themaclassic C 21 E-A Saunier Duval Themaclassic C 24 Saunier Duval Themaclassic C 24 E Saunier Duval Themaclassic C 24 E (стар) Saunier Duval Themaclassic C 24 E1 Saunier Duval Themaclassic C 25 E Saunier Duval Themaclassic C 30 E Saunier Duval Themaclassic C30E H-MOD Saunier Duval Themaclassic F 21 E-A Saunier Duval Themaclassic F 24 Saunier Duval Themaclassic F 24 E Saunier Duval Themaclassic F 24 E (стар) Saunier Duval Themaclassic F 24 E1 Saunier Duval Themaclassic F 25 E Saunier Duval Themaclassic F 30 E H-MOD Saunier Duval Themaclassic F30E H-MOD Saunier Duval Themacondens F 24 Saunier Duval Themacondens F24

Можливі причини виходу з ладу:

• Утворення вапняного нальоту всередині каналів теплообмінника
• Засмічення каналів забрудненнями та продуктами корозії опалювального контуру
• Корозійне пошкодження пластин або паяних з'єднань
• Порушення герметичності між опалювальним контуром і контуром ГВП
• Пошкодження внаслідок замерзання води всередині теплообмінника
• Вплив підвищеного тиску або гідроударів
• Механічне пошкодження під час демонтажу або неправильного встановлення

Поради з експлуатації:

• При жорсткій водопровідній воді контролюйте утворення накипу в контурі ГВП
• Періодично перевіряйте та очищуйте фільтри холодної води й опалювального контуру
• При зниженні напору або нестабільному нагріванні гарячої води перевіряйте теплообмінник на забруднення
• Для промивання використовуйте засоби, призначені для обслуговування пластинчастих теплообмінників
• Під час демонтажу перевіряйте стан ущільнень і посадкових поверхонь
• Після обслуговування обов'язково перевіряйте гідравлічні з'єднання на герметичність

Особливості:

• Конструкція на 10 пластин
• Габаритні розміри 206x72x31 мм
• Міжцентрова відстань отворів 172x42 мм
• Відстань між центрами кріплень 172 мм
• Діаметр отворів 15 мм
• Призначений для вторинного контуру ГВП газового котла

Утворення накипу всередині каналів зменшує протік води та погіршує передачу тепла. Ознаками забруднення теплообмінника можуть бути зниження напору гарячої води, нестабільна температура ГВП і швидке підвищення температури первинного контуру. Перед заміною рекомендується перевірити стан фільтрів, протік води та інші елементи гідравлічної системи котла.

Часті помилки під час встановлення:

• Підбір теплообмінника лише за кількістю пластин без перевірки коду та розмірів
• Встановлення деталі з іншою міжцентровою відстанню або діаметром отворів
• Повторне використання пошкоджених або деформованих ущільнень
• Встановлення теплообмінника з перекосом
• Потрапляння забруднень на посадкові та ущільнювальні поверхні
• Надмірне зусилля під час затягування елементів кріплення
• Запуск котла без попередньої перевірки з'єднань на герметичність

Оцінка складності заміни: Середня

Покрокова інструкція із заміни:

1. Повністю відключіть газовий котел від електромережі та перекрийте подачу газу
2. Перекрийте подачу холодної води та опалювальний контур
3. Дочекайтеся охолодження теплоносія
4. Скиньте тиск і злийте необхідну кількість води з котла
5. Зніміть елементи корпусу, необхідні для доступу до вторинного теплообмінника
6. Зафіксуйте положення встановленого теплообмінника перед демонтажем
7. Звільніть штатні елементи кріплення
8. Обережно вийміть старий теплообмінник
9. Зніміть старі ущільнення та очистьте посадкові поверхні
10. Встановіть справні ущільнення відповідного розміру
11. Встановіть теплообмінник S1005800 у штатне положення
12. Зафіксуйте теплообмінник без перекосу та надмірного зусилля
13. Відкрийте подачу води та заповніть гідравлічний контур до робочого тиску
14. Видаліть повітря із системи
15. Перевірте з'єднання на відсутність протікань
16. Виконайте пробний запуск і перевірте стабільність нагрівання води в режимі ГВП

Попередження: ⚠ Перед заміною теплообмінника повністю відключіть котел від електромережі, перекрийте подачу газу та води, дочекайтеся охолодження теплоносія та скиньте тиск. Після встановлення обов'язково перевірте герметичність гідравлічних з'єднань. За відсутності досвіду обслуговування газового обладнання рекомендується звернутися до спеціалізованого сервісного центру.
