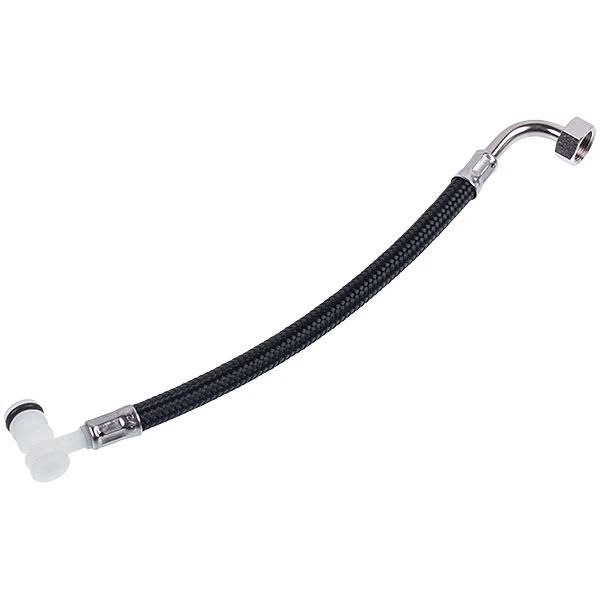

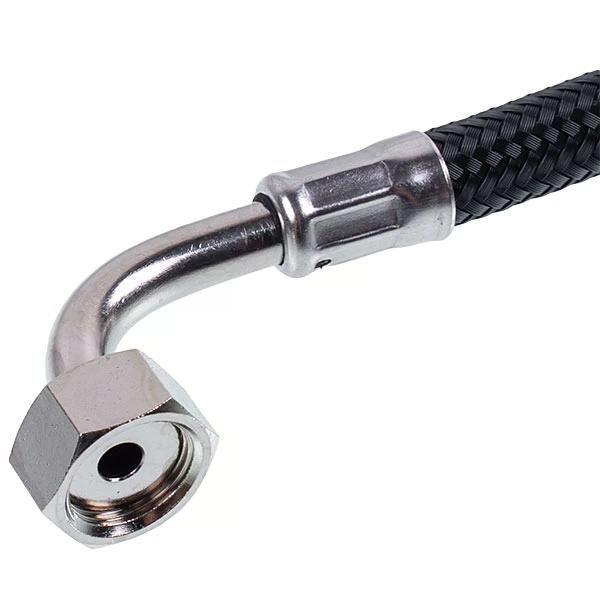

Шланг розширювального бака Baxi Eco 4S, Fourtech, Main Four, Westen Pulsar D (5698830)

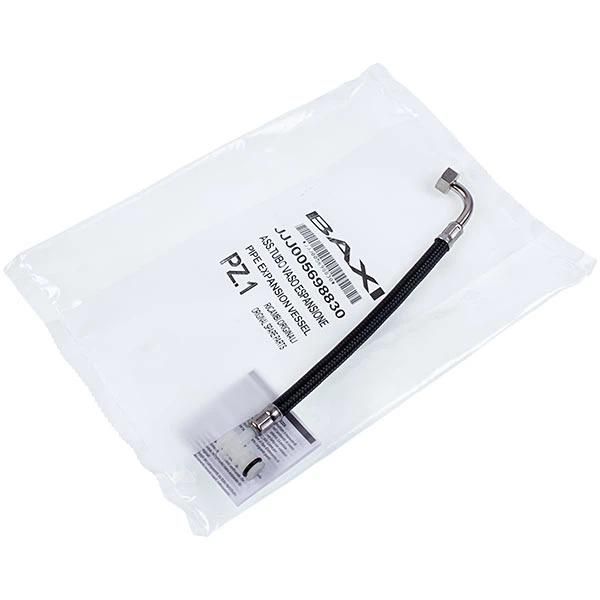

Шланг розширювального бака Baxi 5698830 призначений для з'єднання розширювального бака з гідравлічним контуром газового котла. За каталогом Baxi деталь позначається як трубка розширювального бака (PIPE EXPANSION VESSEL) та встановлюється в гідравлічній системі опалювального обладнання.

Шланг забезпечує гідравлічне з'єднання розширювального бака з контуром котла, завдяки чому бак може компенсувати зміну об'єму теплоносія при його нагріванні та охолодженні. Справний стан трубки та її з'єднань необхідний для підтримання герметичності системи та стабільного робочого тиску.

Технічні характеристики:

Параметр	Значення
Тип виробу	Шланг / трубка розширювального бака
Код деталі	5698830
Сумісні бренди	Baxi, Westen
Призначення	З'єднання розширювального бака з гідравлічним контуром котла
Місце встановлення	Гідравлічна система газового котла
Застосування	Газові котли
Кількість в упаковці	1 шт.

Сумісність із моделями:

Baxi ECO COMPACT 1.24 721425401 Baxi ECO COMPACT 24 721425501 721425502 Baxi ECO-4S 24 765976201 765976202 765976203 7729438 Baxi ECO-5 COMPACT 1.24 721425402 721425403 Baxi ECO-5 COMPACT 24 721425503 721425504 Baxi Fourtech 1.14 CSB461143680 Baxi Fourtech 1.14 F CSB465143680 Baxi Fourtech 1.24 CSB461243680 CSB461243681 CSB461243682 Baxi Fourtech 1.24 F CSB465243680 CSB465243681 CSB465243682 Baxi Fourtech 24 CSB462243680 CSB462243681 CSB462243682 CSB462243683 CSR462243680 CSR462243681 CSR462243682 Baxi Fourtech 24 F CSB466243680 CSB466243681 CSB466243682 CSB466243683 CSR466243680 CSR466243681 CSR466243682 Baxi MAIN FOUR 18 F BSR466183411 BSR466183412 BSR466183413 BSR466183414 BSR466183415 Baxi Main Four 24 BSB462243650 BSB462243651 BSB462243652 BSB462243653 BSB462243654 BSB462243655 Baxi Main Four 240 F BSE466243650 BSE466243651 BSE466243652 BSE466243653 BSE466243654 BSE466243655 BSE466243656 BSE466243657 Baxi MS 24 MI 7724860 CZB462243520 CZB462243522 CZB462243523 Baxi MS 24 MI FF 7724861 CZB466243520 CZB466243522 CZB466243523 Baxi PULSAR D 24 CYH462243982 CYH462243983 Baxi PULSAR D 24 F CYH466243981 CYH466243982 Baxi QUASAR D 24F BYH446243970 BYH446243971 BYH446243972 BYH446243973 BYH446243974

Перед замовленням рекомендується додатково звірити код 5698830 зі встановленою деталлю та повною модифікацією котла, оскільки в межах однієї серії можуть використовуватися різні виконання гідравлічних компонентів.

Можливі причини виходу з ладу:

• Природне старіння матеріалу при тривалій експлуатації
• Поява тріщин і втрата герметичності
• Пошкодження з'єднувальних ділянок шланга
• Деформація або перегин трубки
• Пошкодження під час проведення ремонту або обслуговування котла
• Забруднення внутрішнього прохідного перерізу відкладеннями із системи опалення
• Експлуатація при ненормальному тиску або температурному режимі

Поради з експлуатації:

• Періодично перевіряйте гідравлічні з'єднання котла на наявність слідів витоку
• Контролюйте робочий тиск у системі опалення
• Не допускайте перегинів і механічного натягування шланга
• Під час обслуговування котла перевіряйте стан з'єднань розширювального бака
• При виявленні тріщин, протікання або деформації замініть пошкоджену деталь
• Після заміни обов'язково перевірте герметичність гідравлічного контуру

Особливості:

• Призначений для підключення розширювального бака
• Встановлюється всередині газового котла
• Працює в гідравлічному контурі опалення
• Застосовується в котлах Baxi та Westen
• Код деталі 5698830
• Постачається в кількості 1 шт.

При появі витоку в районі розширювального бака необхідно перевіряти не тільки сам шланг, але й стан з'єднань, ущільнювальних елементів і розширювального бака. Постійне підвищення тиску при нагріванні або його різкі перепади можуть бути пов'язані з несправністю самого розширювального бака, а не трубки.

Часті помилки під час встановлення:

• Підбір шланга лише за зовнішнім виглядом без перевірки коду деталі
• Встановлення трубки з перегином або натягуванням
• Пошкодження з'єднань під час демонтажу старої деталі
• Повторне використання пошкоджених ущільнювальних елементів
• Неправильна фіксація з'єднань
• Заповнення системи без попередньої перевірки правильності монтажу
• Запуск котла без контролю герметичності після заміни

Оцінка складності заміни: Висока

Покрокова інструкція із заміни:

1. Повністю відключіть газовий котел від електромережі
2. Перекрийте подавання газу до котла
3. Дочекайтеся повного охолодження обладнання
4. Перекрийте подавання води та необхідні ділянки опалювального контуру
5. Безпечно знизьте тиск у гідравлічній системі котла
6. Зніміть панелі корпусу для доступу до розширювального бака та його трубки
7. Визначте розташування шланга розширювального бака 5698830
8. Підготуйте ємність для невеликої кількості залишкового теплоносія
9. Обережно від'єднайте старий шланг від гідравлічних з'єднань
10. Перевірте посадкові місця та стан ущільнювальних елементів
11. Встановіть новий шланг 5698830 без перекручування, перегинів і механічного натягування
12. Надійно зафіксуйте всі з'єднання
13. Заповніть гідравлічний контур і відновіть необхідний робочий тиск
14. Видаліть повітря із системи опалення відповідно до процедури обслуговування котла
15. Перевірте з'єднання на відсутність витоку
16. Встановіть панелі корпусу та виконайте контрольний запуск котла
17. Повторно перевірте тиск і герметичність після прогрівання системи

Попередження: ⚠ Роботи виконуються всередині газового котла та пов'язані з розгерметизацією його гідравлічного контуру. Перед заміною необхідно відключити електроживлення, перекрити подавання газу та води, дочекатися охолодження котла й безпечно знизити тиск у системі. Неправильне встановлення може призвести до витоку теплоносія та пошкодження обладнання. Заміну рекомендується виконувати кваліфікованому спеціалісту сервісного центру.
