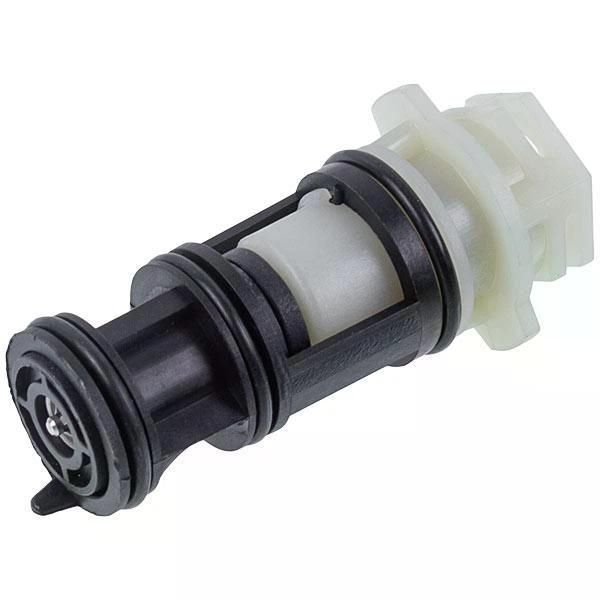

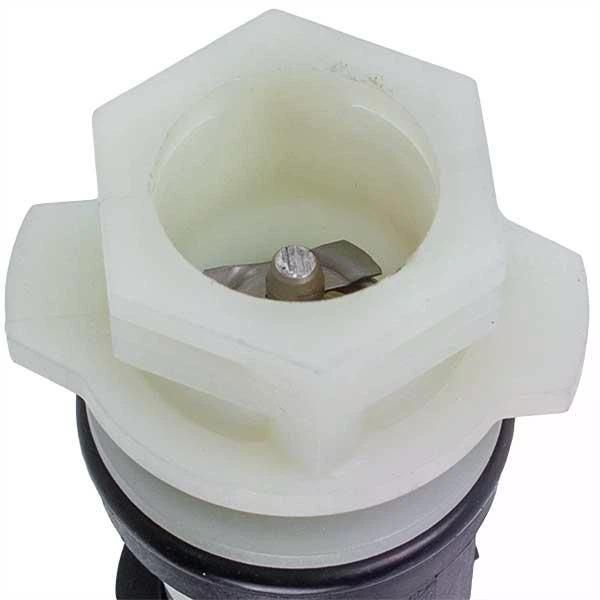

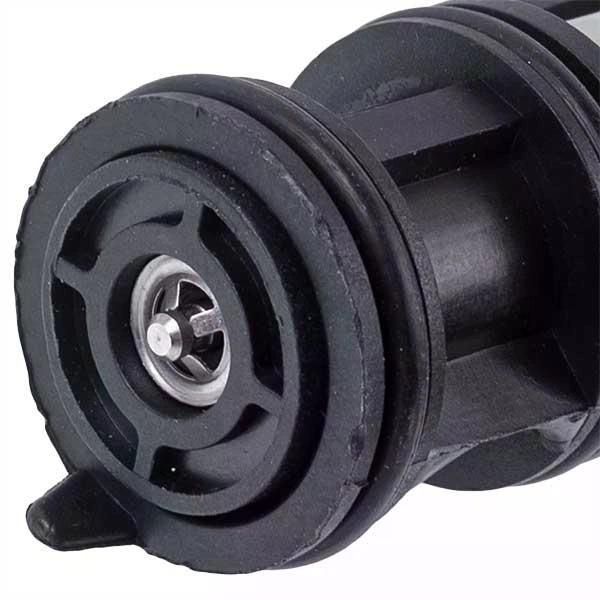

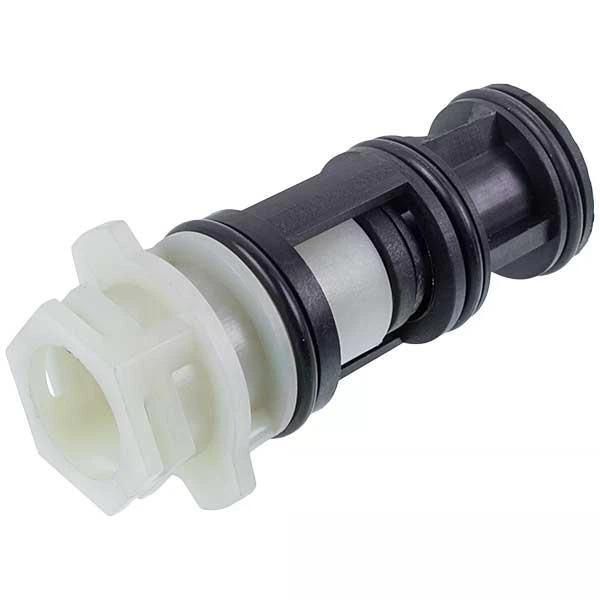

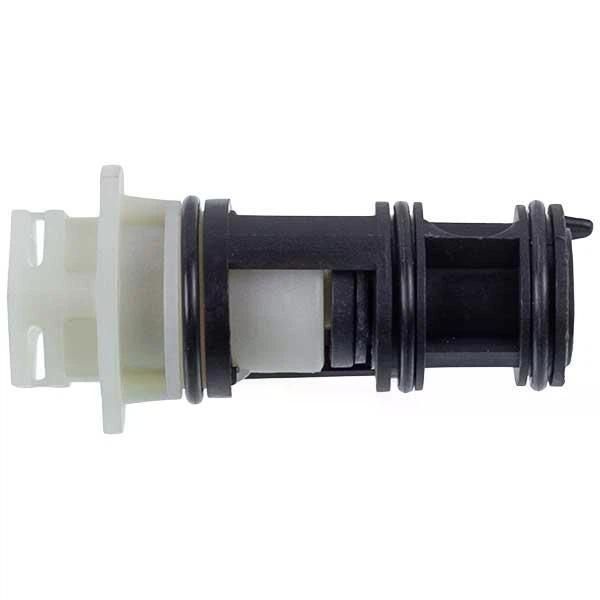

Картридж триходового клапана Immergas Mini, Maior Eolo/Nike, Mythos (3.020380)

Картридж триходового клапана Immergas 3.020380 призначений для роботи всередині гідравлічного вузла газового котла та забезпечує перемикання потоку теплоносія між контуром опалення і контуром гарячого водопостачання. Залежно від команди системи керування картридж змінює положення всередині корпусу триходового клапана та спрямовує теплоносій у необхідний контур.

Деталь застосовується в газових котлах Immergas Mini Eolo, Mini Nike, Maior Eolo, Eolo Mythos, Nike Mythos та Victrix. Код деталі — 3.020380. Для даного картриджа також використовується новий код 3.031745. Під час підбору необхідно звіряти код встановленої деталі, конструкцію триходового клапана та повне позначення моделі газового котла.

Технічні характеристики:

Сумісність з моделями:

Картридж з кодом 3.020380 також зустрічається в інших котлах Immergas із відповідною конструкцією триходового клапана. Під час підбору необхідно враховувати повну модифікацію котла, оскільки в межах однієї серії можуть використовуватися різні гідравлічні вузли.

Можливі причини виходу з ладу:

• Природне зношування внутрішніх ущільнювальних елементів
• Заклинювання рухомої частини картриджа
• Забруднення клапана шламом і відкладеннями з опалювального контуру
• Утворення вапняного нальоту всередині гідравлічного вузла
• Пошкодження пластикового корпусу картриджа
• Зношування робочих та ущільнювальних поверхонь
• Підвищене навантаження через заклинювання механізму клапана
• Тривала експлуатація котла без обслуговування гідравлічного контуру

Поради з експлуатації:

• Періодично обслуговуйте гідравлічний контур котла
• Контролюйте стан теплоносія та наявність забруднень у системі
• При проблемах із перемиканням режимів перевіряйте картридж і сервопривід триходового клапана
• Не експлуатуйте котел тривалий час із заклиненим клапаном
• Під час заміни перевіряйте стан посадкового місця та ущільнювальних елементів
• Після ремонту обов'язково перевіряйте гідравлічний вузол на герметичність

Особливості:

• Є робочою частиною триходового клапана
• Перемикає напрямок руху теплоносія
• Код деталі 3.020380
• Новий код 3.031745
• Використовується в котлах Immergas Mini, Maior, Mythos та Victrix
• Дозволяє виконати ремонт триходового клапана без заміни всього гідравлічного вузла

Несправність картриджа може проявлятися неправильним перемиканням котла між опаленням і гарячим водопостачанням. Наприклад, при відкриванні гарячої води можуть продовжувати нагріватися радіатори, температура гарячої води може бути нестабільною або котел не зможе повністю перемкнути потік теплоносія в необхідний контур. Перед заміною необхідно також перевірити справність сервоприводу триходового клапана.

Часті помилки під час встановлення:

• Підбір картриджа лише за зовнішнім виглядом без перевірки коду
• Встановлення деталі в забруднене посадкове місце
• Пошкодження ущільнень під час монтажу
• Неправильне положення картриджа всередині корпусу клапана
• Застосування надмірного зусилля під час встановлення
• Заміна картриджа без перевірки сервоприводу триходового клапана
• Запуск котла без перевірки гідравлічного вузла на герметичність

Оцінка складності заміни: Висока

Покрокова інструкція із заміни:

1. Повністю відключіть газовий котел від електромережі
2. Перекрийте подавання газу до котла
3. Дочекайтеся повного охолодження обладнання
4. Перекрийте подавання води та необхідні ділянки опалювального контуру
5. Безпечно знизьте тиск теплоносія в гідравлічній системі
6. Зніміть панелі корпусу та забезпечте доступ до триходового клапана
7. Від'єднайте сервопривід триходового клапана
8. Підготуйте ємність для залишкової води
9. Обережно вийміть старий картридж із корпусу клапана
10. Очистіть посадкове місце від забруднень і відкладень
11. Перевірте стан корпусу клапана та ущільнювальних елементів
12. Порівняйте новий картридж 3.020380 зі знятою деталлю
13. Встановіть новий картридж у штатне положення
14. Встановіть і зафіксуйте сервопривід триходового клапана
15. Відновіть подавання води та робочий тиск у системі
16. Видаліть повітря з гідравлічного контуру за необхідності
17. Перевірте місце ремонту на відсутність протікання
18. Виконайте пробний запуск котла в режимі опалення
19. Перевірте роботу котла в режимі гарячого водопостачання
20. Переконайтеся у правильному перемиканні потоку теплоносія між контурами

Попередження: ⚠ Заміна картриджа пов'язана з розгерметизацією гідравлічного вузла газового котла. Перед виконанням робіт необхідно відключити котел від електромережі, перекрити подавання газу та води, дочекатися повного охолодження обладнання й безпечно знизити тиск у системі. Неправильне встановлення може призвести до витоку теплоносія та порушення роботи котла. За відсутності досвіду ремонту газового обладнання рекомендується звернутися до спеціалізованого сервісного центру.
