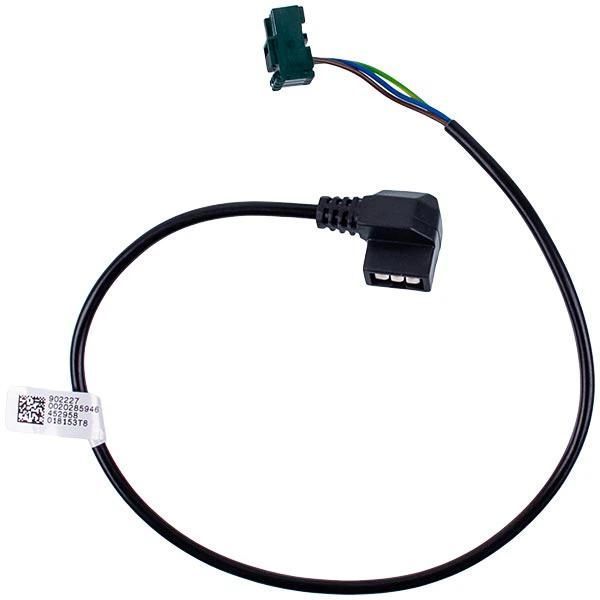

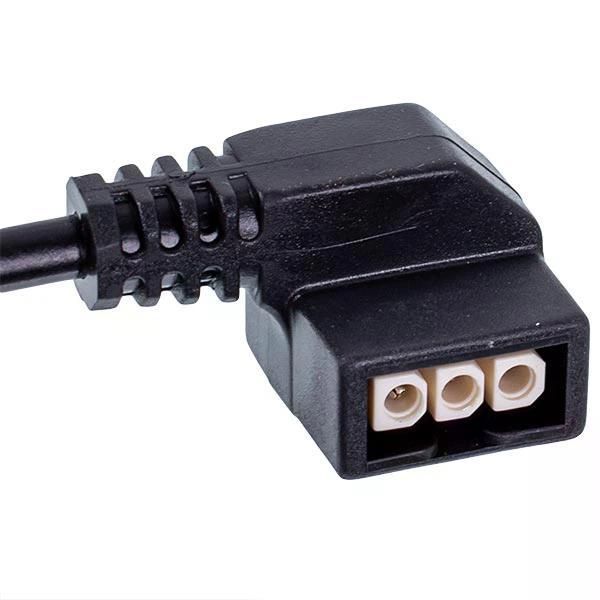

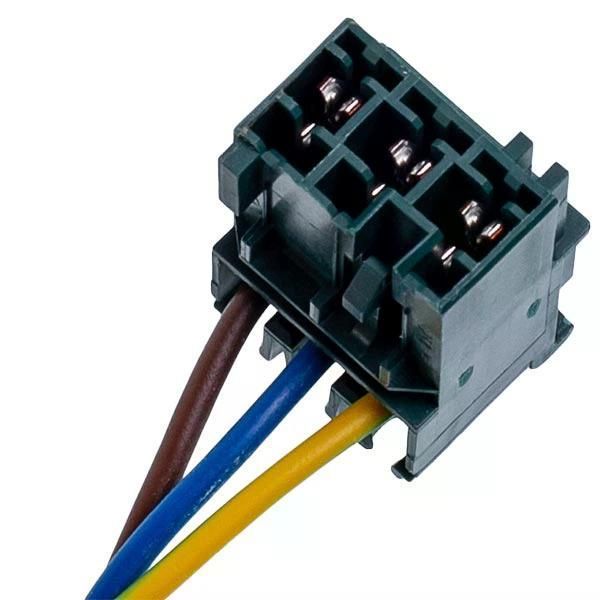

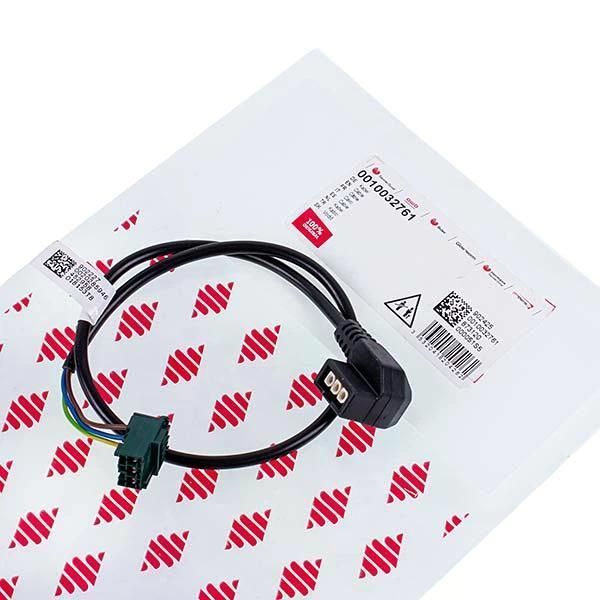

Кабель живлення циркуляційного насоса Wilo для котла Protherm Пантера/Скат (0010032761)

Кабель живлення циркуляційного насоса 0010032761 призначений для підключення частотного насоса Wilo, встановленого в газових котлах Protherm. Забезпечує надійне електроживлення насоса та коректну передачу сигналів, що управляють, необхідних для стабільної циркуляції теплоносія в системі опалення.

Оригінальний кабель застосовується в котлах Protherm та сумісний з обладнанням Vaillant Group. Виготовлений із матеріалів, розрахованих на тривалу експлуатацію в умовах підвищеної температури всередині корпусу котла.

Технічні характеристики:

Параметр	Значення
Тип виробу	Кабель живлення циркуляційного насоса
Код виробника	0010032761
Призначення	Підключення циркуляційного насоса Wilo
Виробник обладнання	Protherm
Сумісні бренди	Protherm, Vaillant
Тип запчастини	Кабель
Статус деталі	Оригінальна

Сумісність із моделями:

Protherm 12MKO GEPARD Condens Protherm 18/25MKV-A GEPARD Condens Protherm 18/25MKV-A Lynx Condens (H-UA) R1 Protherm 25/30MKV-A Gepard Condens Protherm 25/30MKV-A 25MKO GEPARD Condens Protherm 25MKO-A Lynx Condens (H-UA) R1 Protherm 30MKO-A Lynx Condens (H-UA) R1 Protherm Гепард 23 MOV 19 Protherm Гепард 23 MTV 19 Protherm Гепард 23/1 Пантера 12 KOO 19 Protherm Пантера 12 KTO 19 Protherm Пантера 25 KOO 19 Protherm Пантера 25 KOV 19 Protherm Пантера 25 KTO 19 Protherm Пантера 25 KTV 19 Protherm Пантера 30 KTV 19 Protherm Panther Condens2 Panther Condens 25 KKV

Можливі причини виходу з ладу:

• механічне пошкодження кабелю
• перегрів через порушення контакту
• окислення або пошкодження роз'ємів
• обрив провідників
• знос ізоляції при тривалій експлуатації

Поради з експлуатації:

• не допускайте натягування кабелю під час монтажу
• контролюйте надійність фіксації роз'ємів
• не допускайте контакту кабелю з гарячими елементами теплообмінника
• під час обслуговування котла перевіряйте стан ізоляції та контактів

Часті помилки під час встановлення:

• неповне підключення електричного гнізда
• ушкодження фіксаторів роз'ємів
• неправильне укладання кабелю всередині корпусу
• затискання кабелю елементами корпусу під час складання

Оцінка складності заміни: Низька

Покрокова інструкція щодо заміни:

1. Вимкніть котел від електромережі
2. Зніміть передню панель корпусу
3. Знайдіть кабель живлення циркуляційного насоса
4. Від'єднайте роз'єм від плати керування та насоса
5. Встановіть новий кабель 0010032761
6. Вкладіть кабель у штатні фіксатори
7. Підключіть роз'єми та переконайтеся в надійності з'єднань
8. Зберіть котел і виконайте пробний запуск

Попередження: ⚠ Усі роботи із заміни електричних компонентів необхідно виконувати тільки при повністю вимкненому електроживленні котла. Після встановлення перевірте надійність підключення роз'ємів і відсутність контакту кабелю з елементами, що нагріваються.
