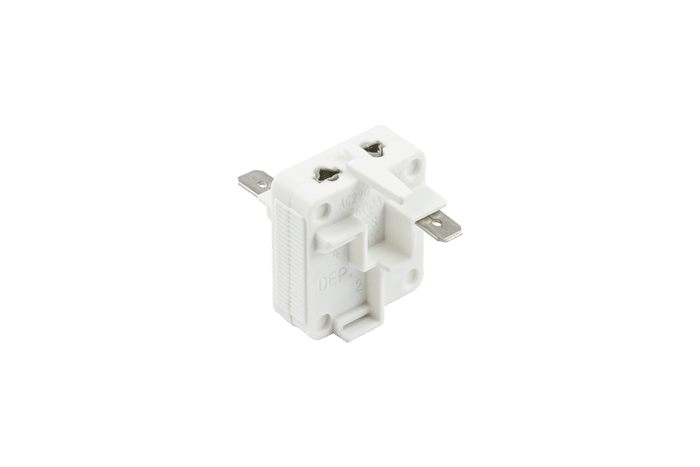

Пусковое реле для холодильника PTC IC3-X22
Сопротивление: 22 Ом
Подключение: 2 клеммы 6,3 мм и 2 крутящих контакта типа "мама" (для компрессора)
Габариты: 32x30x26 мм
Описание и принцип работы
Пусковое реле PTC IC3-X22 предназначено для надежного запуска холодильных компрессоров. Оно играет ключевую роль в холодильной системе, обеспечивая корректное соединение пусковой и рабочей обмоток двигателя. Это реле является необходимым компонентом, который гарантирует, что компрессор начнет работать при включении устройства.
Принцип работы:
- Когда холодильник включается в сеть, реле подключает пусковую обмотку двигателя, позволяя ему запуститься.
- После успешного запуска пусковая обмотка отключается, и двигатель продолжает работу через рабочую обмотку.
- При выключении компрессора реле возвращается в исходное положение.
Основные характеристики
- Напряжение и частота: 220-240 В, 50-60 Гц, 6 А
- Материал корпуса: устойчивый к перегреву пластик
- Маркировка: AC220-240V 6(8)A/ts 95°C DEP 220
- Производитель: Китай
Совместимость
Данное реле является универсальным и подходит для большинства моделей холодильников, которые соответствуют указанным техническим характеристикам.
Для поиска нужной модели используйте сочетание клавиш Ctrl+F.
| Бренд | Модели |
| Универсальное | Подходит для различных моделей компрессоров с аналогичными параметрами |
Как выбрать правильное реле
При выборе пускового реле обратите внимание на следующие параметры:
- Сопротивление: Убедитесь, что сопротивление реле соответствует требованиям вашего компрессора (в данном случае 22 Ом).
- Напряжение и ток: Проверьте, что реле поддерживает напряжение 220-240 В и ток до 6 А.
- Тип подключения: Убедитесь, что тип клемм и контактов подходит для вашего устройства.
Причины замены реле
Пусковое реле может выйти из строя по следующим причинам:
- Перегорание обмоток из-за перегрузки или короткого замыкания.
- Механические повреждения корпуса или контактов.
- Естественный износ при длительной эксплуатации.
Регулярная проверка состояния реле поможет предотвратить поломки холодильника и обеспечить его бесперебойную работу.
Рекомендации по замене
Замена пускового реле не представляет особой сложности. Следуйте этим шагам:
- Отключите холодильник от сети.
- Снимите защитную крышку (если имеется).
- Отсоедините старое реле, аккуратно сняв клеммы.
- Установите новое реле, подключив его к тем же клеммам.
- Проверьте соединения и установите защитную крышку на место.
- Подключите холодильник к сети и проверьте его работу.
Замена реле является достаточно простой задачей и может быть выполнена самостоятельно без необходимости обращения к специалистам.
