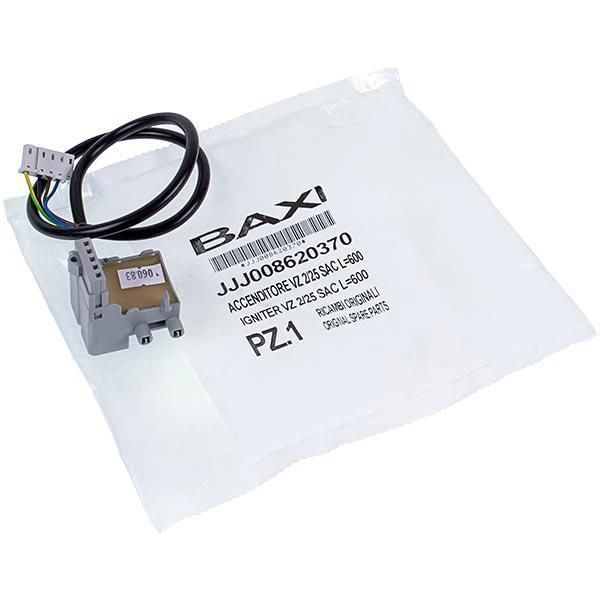

Трансформатор розжига Baxi 8620370 VZ 2/25 SAC предназначен для формирования высоковольтного импульса, необходимого для образования искры и воспламенения газовоздушной смеси в горелке газового котла. Устройство работает совместно с газовым клапаном SIT и является частью системы автоматического розжига котла.
При поступлении команды на запуск трансформатор преобразует сетевое напряжение в высоковольтный импульс, который подаётся на электроды розжига. Длина высоковольтного кабеля составляет 600 мм. Маркировка устройства — VZ 2/25 SAC. Номинальное питание — 220–240 В, 50 Гц.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Тип изделия | Трансформатор розжига |
| Код детали | 8620370 |
| Старый код | 8419060 |
| Маркировка | VZ 2/25 SAC |
| Напряжение питания | 220–240 В |
| Частота | 50 Гц |
| Длина кабеля | 600 мм |
| Тип газового клапана | SIT |
| Назначение | Формирование высокого напряжения для искрового розжига горелки |
| Применение | Газовые котлы |
| Совместимые бренды | Baxi, Westen |
Совместимость с моделями:
Baxi SLIM 1.150 I WSB431153010, WSB431153011, WSB431153012, WSB431153013, WSB431153014 Baxi SLIM 1.230 FI WSB435233010, WSB435233011, WSB435233012, WSB435233013 Baxi SLIM 1.230 FIN WSB435233470, WSB435233471, WSB435233472, WSB435233473 Baxi SLIM 1.230 I WSB431233010, WSB431233011, WSB431233012, WSB431233013, WSB431233014 Baxi SLIM 1.230 IN WSB431233470, WSB431233471, WSB431233472, WSB431233473, WSB431233474 Baxi SLIM 1.300 FI WSB435303010, WSB435303011, WSB435303012, WSB435303013 Baxi SLIM 1.300 FIN WSB435303470, WSB435303471, WSB435303472, WSB435303473 Baxi SLIM 1.300 I WSB431303010, WSB431303011, WSB431303012, WSB431303013, WSB431303014 Baxi SLIM 1.300 IN WSB431303470, WSB431303471, WSB431303472, WSB431303473, WSB431303474 Baxi SLIM 1.400 IN WSB431403470, WSB431403471, WSB431403472, WSB431403473 Baxi SLIM 1.490 IN WSB431493470, WSB431493471, WSB431493472, WSB431493473 Baxi SLIM 1.620 IN WSB431623470, WSB431623471, WSB431623472, WSB431623473 Baxi SLIM 2.230 I WSB434233010, WSB434233011, WSB434233012, WSB434233013, WSB434233014, WSB434233015, WSB434233016, WSB434233017 Baxi SLIM 2.300 FI WSB437303010, WSB437303011, WSB437303012, WSB437303013, WSB437303014, WSB437303015, WSB437303016 Baxi SLIM 2.300 I WSB434303010, WSB434303011, WSB434303012, WSB434303013, WSB434303014, WSB434303015, WSB434303016, WSB434303017Перед заказом необходимо сверить код 8620370, маркировку VZ 2/25 SAC, тип газового клапана и точную модель котла. Внутри одной серии могут применяться разные варианты устройств розжига.
Возможные причины выхода из строя:
- Пробой высоковольтной изоляции
- Повреждение или обрыв высоковольтного кабеля
- Перегрев трансформатора при длительной эксплуатации
- Повреждение электрических контактов или разъёмов
- Попадание влаги на корпус и электрические соединения
- Скачки напряжения в электросети
- Повреждение вследствие неисправности электродов розжига или проводки
Советы по эксплуатации:
- При отсутствии искры проверяйте не только трансформатор, но и электроды, кабели и плату управления
- Не допускайте контакта высоковольтного кабеля с горячими поверхностями
- Следите за отсутствием трещин и повреждений изоляции
- Не выполняйте проверку искры руками или металлическими предметами
- При нестабильном розжиге дополнительно проверьте состояние горелки и газового клапана
Частые ошибки при установке:
- Подбор трансформатора только по внешнему виду без проверки маркировки
- Установка устройства, рассчитанного на другой тип газового клапана
- Неправильное подключение высоковольтных проводов
- Прокладка кабеля вплотную к сильно нагревающимся элементам
- Неплотное соединение электрических контактов
- Проверка работы устройства при открытом корпусе котла без соблюдения мер электробезопасности
Оценка сложности замены: Высокая
Пошаговая инструкция по замене:
- Полностью отключите газовый котёл от электросети
- Перекройте подачу газа
- Дождитесь полного остывания оборудования
- Снимите переднюю панель корпуса котла
- Найдите трансформатор розжига и зафиксируйте расположение подключённых проводов
- Осторожно отсоедините сетевое и высоковольтные соединения
- Освободите крепление старого трансформатора
- Снимите неисправное устройство
- Сравните новую деталь 8620370 со старой по маркировке, разъёмам и длине кабеля
- Установите новый трансформатор в штатное место
- Подключите сетевые и высоковольтные соединения в исходном порядке
- Проверьте, чтобы кабели не касались горячих, острых или подвижных элементов
- Соберите корпус котла
- Восстановите подачу газа и электропитание
- Выполните контрольный запуск и проверьте стабильность искрообразования и розжига горелки
Предупреждение: ⚠ Трансформатор розжига формирует высокое напряжение, опасное для человека. Работы выполняются внутри газового оборудования и требуют отключения электропитания и подачи газа. Не проверяйте наличие искры прикосновением к электродам или высоковольтным проводам. Неправильная установка может привести к отсутствию розжига, повреждению электронных компонентов или небезопасной работе котла. Замену рекомендуется выполнять квалифицированному специалисту по газовому оборудованию.
