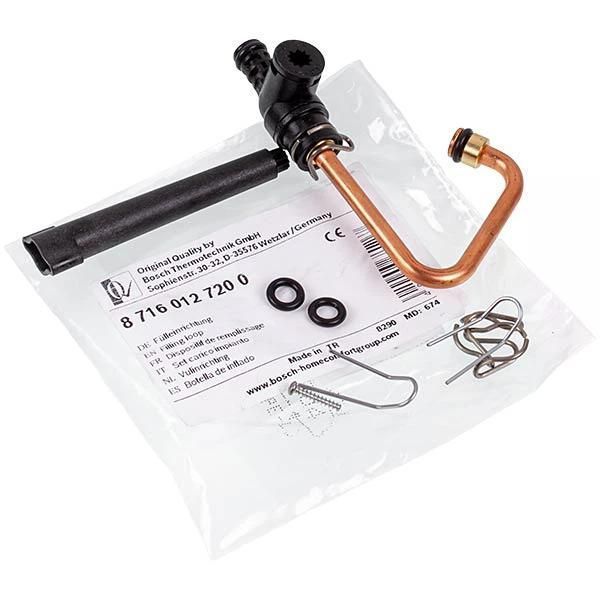

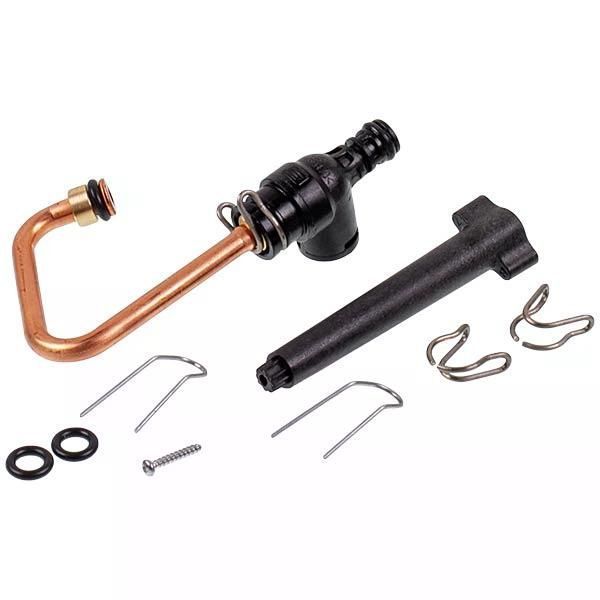

Кран подпитки для газового котла Bosch Gaz 4000 W ZWA24-2 до FD 204 (87160127200)

Кран подпитки Bosch 87160127200 предназначен для заполнения и подпитки гидравлического контура газового котла Bosch Gaz 4000 W ZWA24-2. Деталь используется для добавления воды в систему отопления при снижении давления ниже рабочего значения.

Кран устанавливается внутри котла и соединяет линию водоснабжения с контуром отопления на время подпитки. После достижения необходимого давления кран необходимо полностью закрыть. Подключение детали — скоба + клипса. Кран применяется в определённых исполнениях Bosch Gaz 4000 W ZWA24-2 до FD 204.

Технические характеристики:

Совместимость с моделями:

Bosch Gaz 4000 W ZWA 24-2 A23 S5700 7716010215 Bosch Gaz 4000 W ZWA 24-2 K23 S5792 7716010216 Bosch Gaz 4000 W ZWA24-2AD23 S5700 7716010617 Bosch Gaz 4000 W ZWA24-2AD23 S7100 7736900000 Bosch Gaz 4000 W ZWA24-2K23 7736901489 Bosch Gaz 4000 W ZWA24-2KD23S5792 7716010618 Bosch Gaz 4000 W ZWA24-2KD23S7192 7736900001

При подборе необходимо сверять код 87160127200, полное обозначение котла, сервисный номер и FD. В разных выпусках Bosch Gaz 4000 W ZWA24-2 конструкция узла подпитки может отличаться.

Возможные причины выхода из строя:

• Износ внутренних уплотнительных элементов
• Появление протечки после длительной эксплуатации
• Образование известковых отложений внутри крана
• Заклинивание механизма подпитки
• Повреждение корпуса или соединений при демонтаже
• Износ фиксаторов, скобы или клипсы
• Чрезмерное усилие при открывании или закрывании крана

Советы по эксплуатации:

• Открывайте кран подпитки плавно, без чрезмерного усилия
• Во время заполнения контролируйте давление по манометру котла
• После достижения необходимого давления полностью закройте кран
• Не оставляйте кран подпитки постоянно открытым
• При регулярном падении давления найдите причину утечки, а не компенсируйте её постоянной подпиткой
• Периодически проверяйте место установки крана на отсутствие протечек

Частые ошибки при установке:

• Подбор крана только по названию серии без проверки сервисного номера и FD
• Повреждение уплотнений при установке
• Неполная установка фиксирующей скобы или клипсы
• Монтаж детали с перекосом
• Повторное использование повреждённых уплотнительных элементов
• Заполнение системы без контроля давления по манометру
• Запуск котла без проверки соединений на герметичность

Оценка сложности замены: Средняя

Пошаговая инструкция по замене:

1. Полностью отключите газовый котёл от электросети
2. Перекройте подачу газа к котлу
3. Дождитесь остывания теплоносителя
4. Перекройте подачу воды и необходимые краны системы отопления
5. Сбросьте давление в гидравлическом контуре котла
6. Снимите переднюю панель и обеспечьте доступ к крану подпитки
7. Перед демонтажем зафиксируйте положение крана, скобы и клипсы
8. Подготовьте ёмкость для возможных остатков воды
9. Аккуратно снимите фиксирующие элементы
10. Извлеките старый кран подпитки
11. Очистите посадочные места и проверьте состояние уплотнений
12. Сравните новый кран 87160127200 со снятой деталью
13. Установите новый кран в штатное положение без перекоса
14. Установите скобу и клипсу до полной фиксации
15. Откройте подачу воды и выполните подпитку системы
16. Доведите давление до значения, предусмотренного для конкретного котла
17. Полностью закройте кран подпитки
18. Проверьте все соединения на отсутствие протечек
19. Соберите котёл и выполните контрольный запуск

Предупреждение: ⚠ Замена крана подпитки требует вмешательства в гидравлическую систему газового котла. Перед работой необходимо отключить электропитание, перекрыть газ и воду, а также сбросить давление теплоносителя. Неправильный монтаж может привести к утечке воды, повышению давления и повреждению оборудования. При отсутствии опыта рекомендуется обратиться к специалисту по обслуживанию газовых котлов.
