Двигатель турбощетки пылесоса Electrolux WQ61-44SW/WQ71-50IB/QX7-1-50IB 60x43x43 мм (140197906013)

Двигатель турбощетки Electrolux/AEG 140197906013 предназначен для привода вращающегося щеточного валика напольной электрощетки аккумуляторного пылесоса. Во время работы двигатель передаёт вращение на валик, благодаря чему щетка поднимает волосы, шерсть, пыль и другой мусор с ковровых покрытий и твёрдого пола.

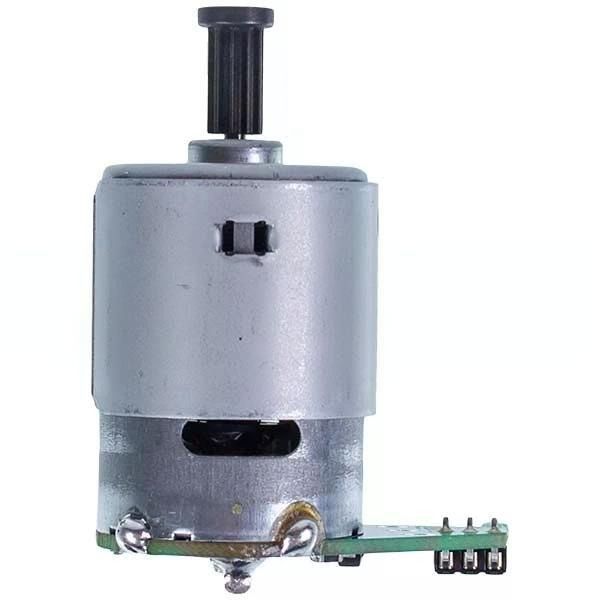

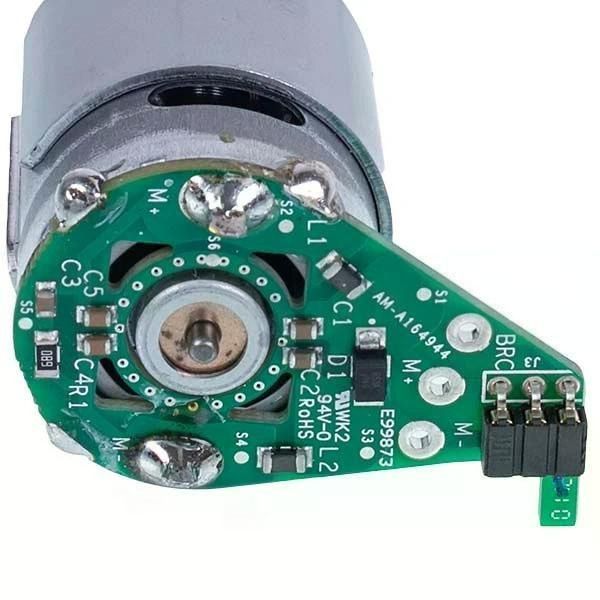

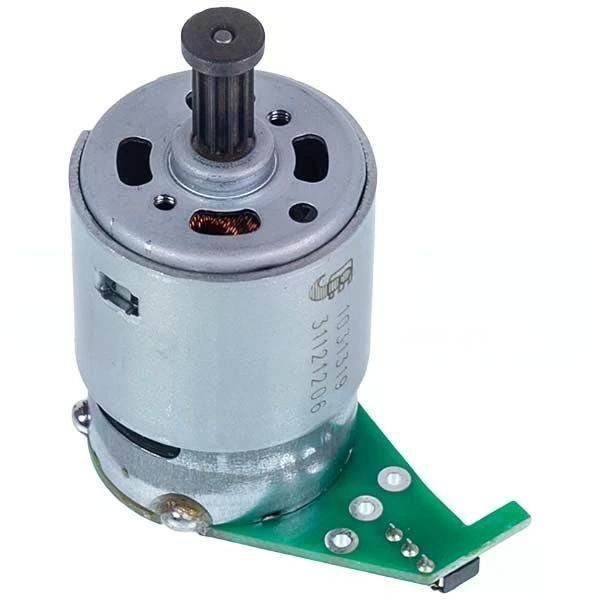

Запчасть представляет собой двигатель щетки с электронной платой PCB. Габаритные размеры узла составляют 60x43x43 мм. При подборе необходимо сверять код 140197906013, модель пылесоса и продуктовый номер PNC, поскольку одинаковые или похожие модели Electrolux и AEG могут выпускаться в разных технических исполнениях.

Технические характеристики:

Совместимость с моделями:

Electrolux WQ61-10GG, Electrolux WQ61-1OGG, Electrolux WQ61-1PSH, Electrolux WQ61-44SW, Electrolux WQ61-46DB, Electrolux WQ61-ANIMA, Electrolux WQ71-50IB, Electrolux WQ71-9GG, Electrolux WQ71-9SW, Electrolux WQ71-ANIMA, Electrolux WQ71-GREEN, Electrolux WQ71-P52SS, Electrolux WQ81-3PSGF, Electrolux WQ81-55MB, Electrolux WQ81-ALRS, Electrolux WQ81-ANIMA, AEG QX6-1-44SW, AEG QX6-1-45AN, AEG QX6-1-46DB, AEG QX6-ANIM, AEG QX7-1-50IB, AEG QX7-1-I360, AEG QX7-1-OKO, AEG QX7-1ULTAL, AEG QX7-1ULTAN, AEG QX7-ANIM, AEG QX8-2-16MB, AEG QX8-2-ANIM

Возможные причины выхода из строя:

• Износ двигателя после длительной эксплуатации турбощетки
• Заклинивание щеточного валика волосами, нитками, шерстью или другим мусором
• Повышенная механическая нагрузка на двигатель из-за затруднённого вращения валика
• Износ или повреждение подшипников и втулок вращающихся элементов щетки
• Перегрев двигателя при длительной работе с заблокированным или перегруженным валиком
• Повреждение электронной платы управления двигателем
• Обрыв или повреждение проводов и контактных соединений внутри турбощетки
• Попадание влаги или загрязнений внутрь моторного отсека
• Механическое повреждение корпуса двигателя или элементов привода после удара

Советы по эксплуатации:

• Регулярно очищайте щеточный валик от волос, ниток, шерсти и другого намотавшегося мусора
• Проверяйте, чтобы валик свободно вращался без заклинивания и повышенного сопротивления
• Не продолжайте уборку, если щетка вращается рывками, останавливается или появляется посторонний шум
• Не допускайте попадания воды внутрь моторного отсека электрощетки
• После очистки щеточного валика убедитесь, что его опоры и посадочные места установлены правильно
• Периодически очищайте внутреннюю часть насадки от пыли, способной затруднять работу механизма

Особенности:

• Используется в турбощетках аккумуляторных пылесосов Electrolux и AEG
• Обеспечивает вращение щеточного валика напольной насадки
• Поставляется как узел двигателя с электронной платой PCB
• Габаритные размеры 60x43x43 мм
• Применяется в сериях Electrolux WQ61, WQ71, WQ81 и AEG QX6, QX7, QX8
• Каталожный код 140197906013

Для некоторых моделей один и тот же индекс пылесоса встречается с несколькими продуктовыми номерами PNC. Поэтому при заказе рекомендуется проверять не только обозначение модели, но и PNC с заводской таблички пылесоса. Особенно это важно при наличии нескольких ревизий одной модели.

Частые ошибки при установке:

• Подбор двигателя только по внешнему виду без проверки кода запчасти и PNC пылесоса
• Замена двигателя без предварительной проверки свободного вращения щеточного валика
• Установка нового двигателя при заклинившем валике или повреждённом приводном механизме
• Неправильное подключение разъёмов электронной платы
• Повреждение проводов при сборке корпуса турбощетки
• Неправильная укладка проводки, из-за которой она попадает под подвижные элементы
• Установка щеточного валика с перекосом
• Запуск пылесоса до полной сборки и фиксации корпуса электрощетки

Оценка сложности замены: Средняя

Пошаговая инструкция по замене:

1. Выключите пылесос и отсоедините его от зарядного устройства
2. Снимите напольную турбощетку с пылесоса
3. Извлеките щеточный валик в соответствии с конструкцией насадки
4. Очистите внутреннюю часть щетки от волос, пыли и другого мусора
5. Выкрутите винты, удерживающие корпус турбощетки
6. Аккуратно разделите части корпуса, не натягивая внутренние провода
7. Перед отсоединением разъёмов запомните или сфотографируйте расположение проводки
8. Отсоедините электрические разъёмы двигателя и электронной платы
9. Освободите двигатель от креплений и извлеките неисправный узел
10. Проверьте состояние щеточного валика, опор, посадочных мест и элементов привода
11. Установите новый двигатель 140197906013 в штатное положение
12. Подключите электрические разъёмы в исходном порядке
13. Уложите провода в предусмотренные каналы так, чтобы они не пережимались корпусом и не касались вращающихся деталей
14. Соберите корпус турбощетки и затяните крепёжные винты
15. Установите щеточный валик и проверьте его свободное вращение вручную
16. Подсоедините турбощетку к пылесосу
17. Выполните кратковременный пробный запуск и проверьте равномерное вращение валика, отсутствие постороннего шума и перегрева

Предупреждение: ⚠ Перед разборкой пылесос должен быть выключен и отсоединён от зарядного устройства. Внутри оборудования находятся аккумуляторная батарея и электронные компоненты, поэтому не допускайте короткого замыкания контактов и повреждения проводки. Если нет опыта ремонта аккумуляторных пылесосов или требуется разборка электрических цепей, рекомендуется обратиться в специализированный сервисный центр.
