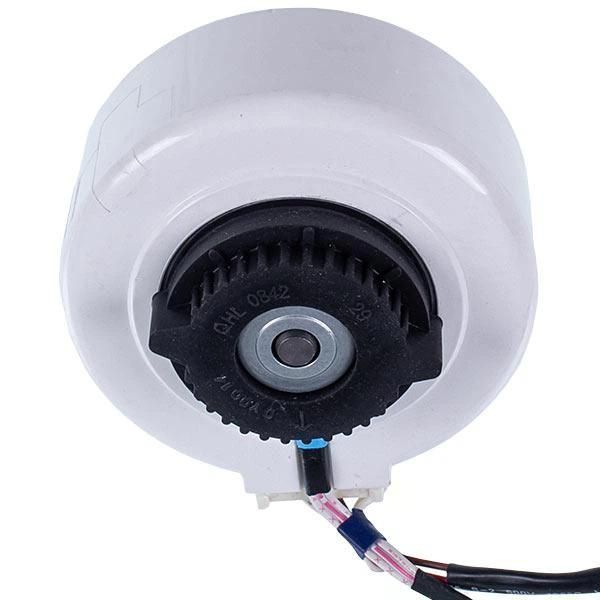

Мотор вентилятора внутрішнього блоку кондиціонера C&H Y4S476B08 20Вт 220В, вал 8x49мм (150120874)

Мотор вентилятора внутрішнього блока кондиціонера Cooper&Hunter Y4S476B08 призначений для приводу поперечного вентилятора та циркуляції повітря через випарник. Під час роботи двигун обертає крильчатку внутрішнього блока, забезпечуючи рівномірне подавання охолодженого або нагрітого повітря в приміщення.

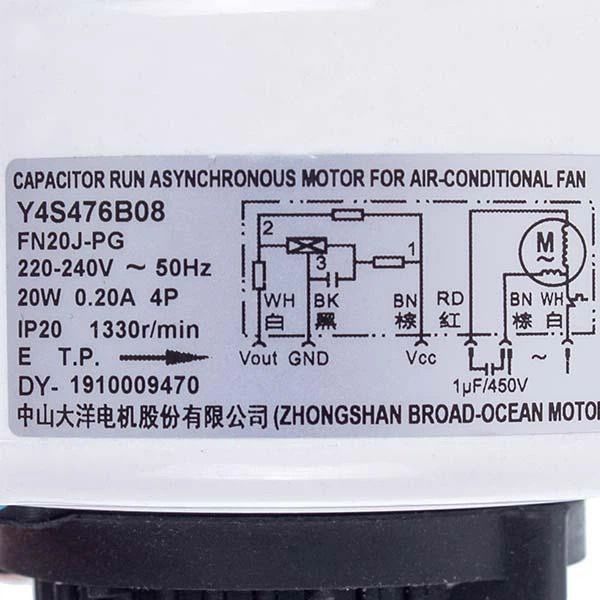

Потужність двигуна становить 20 Вт, робоча напруга — 220 В, струм — 0,2 А. Розмір вихідного вала — 8x49 мм. Під час підбору необхідно звіряти код 150120874, маркування Y4S476B08, параметри двигуна, розміри вала та точну модель кондиціонера.

Технічні характеристики:

Сумісність з моделями:

Cooper&Hunter CH-S09FTX5/i Cooper&Hunter CH-S09FTXE-NG/i Cooper&Hunter CH-S09FTXEwifi/i Cooper&Hunter CH-S09FTXLA-NG/i Cooper&Hunter CH-S09FTXQ-NG/i Cooper&Hunter CH-S09FTXQ/i Cooper&Hunter CH-S09FTXS-W/i Cooper&Hunter CH-S12BKP6/i Cooper&Hunter CH-S12FTX5/i Cooper&Hunter CH-S12FTXEwifi/i Cooper&Hunter CH-S12FTXQ/i Cooper&Hunter CH-S12FTXS-W/i Cooper&Hunter CH-S12XN7/i Cooper&Hunter CH-S12XP7/i Cooper&Hunter GL-09WF/i Cooper&Hunter GS-09DW/i Cooper&Hunter GS-12DW/i Cooper&Hunter GW-12H/i Cooper&Hunter GX-09AP/i Cooper&Hunter GX-12AP/i

Перед замовленням необхідно звірити код 150120874, маркування Y4S476B08 і повне позначення внутрішнього блока. Зовні схожі мотори можуть відрізнятися потужністю, довжиною та діаметром вала, роз'ємом, напрямком обертання і способом кріплення.

Можливі причини виходу з ладу:

• Зношування втулок або підшипників двигуна
• Заклинювання вентилятора через забруднення
• Пошкодження або міжвиткове замикання обмотки
• Перегрів при утрудненому обертанні крильчатки

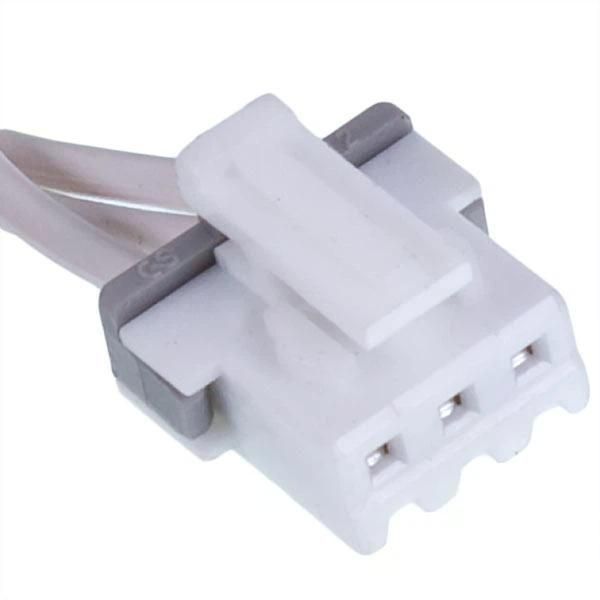

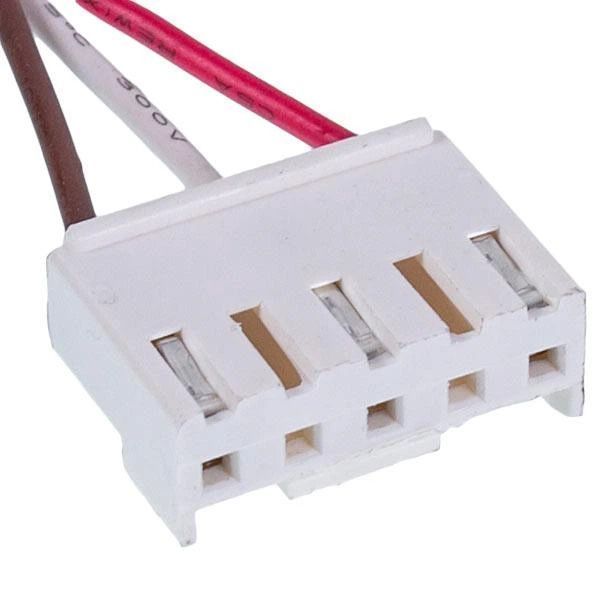

• Пошкодження електричного роз'єму або проводки
• Потрапляння вологи на електричні елементи
• Тривала експлуатація при підвищеній вібрації вентилятора

Поради з експлуатації:

• Регулярно очищайте фільтри та теплообмінник внутрішнього блока
• Стежте за чистотою крильчатки вентилятора
• При появі гулу, вібрації або скреготу проведіть діагностику моторного вузла
• Не допускайте тривалої роботи двигуна при заблокованій крильчатці
• За відсутності обертання перевіряйте двигун, роз'єм, проводку та плату керування

Часті помилки під час встановлення:

• Підбір мотора лише за потужністю без перевірки маркування та розмірів вала
• Неправильне встановлення вала в посадкове місце крильчатки
• Зміщення крильчатки після монтажу
• Неповне підключення електричного роз'єму
• Затискання проводів під час складання корпусу
• Запуск кондиціонера без перевірки вільного обертання вентилятора

Оцінка складності заміни: Висока

Покрокова інструкція із заміни:

1. Повністю відключіть кондиціонер від електромережі
2. Зніміть передню панель і фільтри внутрішнього блока
3. Розберіть корпус для отримання доступу до мотора вентилятора
4. Зафіксуйте розташування проводів і роз'ємів
5. Від'єднайте електричний роз'єм двигуна
6. Звільніть кріплення моторного вузла
7. Від'єднайте вал двигуна від поперечної крильчатки
8. Вийміть несправний мотор
9. Порівняйте новий Y4S476B08 зі знятим двигуном за маркуванням, потужністю, валом, роз'ємом і кріпленнями
10. Встановіть новий двигун у штатне положення
11. З'єднайте вал двигуна з крильчаткою та перевірте правильність посадки
12. Закріпіть мотор
13. Підключіть електричний роз'єм
14. Проверніть крильчатку вручну та переконайтеся, що вона обертається вільно і не торкається корпусу
15. Зберіть внутрішній блок
16. Виконайте контрольний запуск і перевірте роботу вентилятора на різних швидкостях

Попередження: ⚠ Заміна двигуна потребує розбирання внутрішнього блока кондиціонера та роботи з електричними з'єднаннями. Перед ремонтом обов'язково відключіть живлення. Помилки під час встановлення можуть призвести до перекосу крильчатки, підвищеної вібрації або пошкодження плати керування. За відсутності досвіду рекомендується звернутися до спеціаліста з кліматичної техніки.
