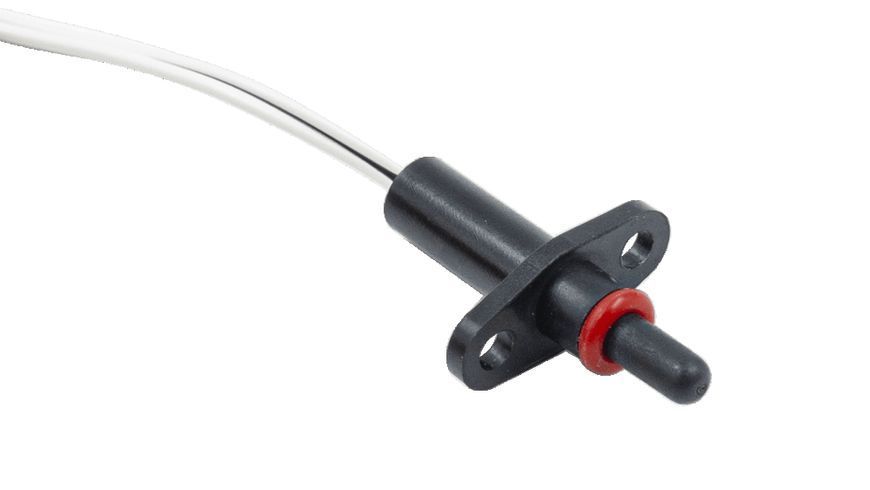

Датчик температури NTC 9 кОм 105°C для посудомийної машини Samsung (DD81-02737A)

Датчик температури NTC Samsung DD81-02737A призначений для вимірювання температури води в посудомийній машині та передачі даних електронному модулю керування. На основі отриманої інформації плата керування регулює роботу нагрівального елемента, забезпечуючи оптимальний температурний режим на всіх етапах миття.

Датчик виконаний на основі терморезистора NTC з опором 9 ком. При підвищенні температури його опір зменшується, що дозволяє системі керування точно контролювати нагрів води. Температура спрацьовування становить 105°C.

Несправний датчик температури може стати причиною відсутності нагріву води, перегріву, збільшення часу виконання програми, появи кодів помилок та зниження якості миття.

Технічні характеристики:

Параметр	Значення
Тип виробу	Датчик температури NTC
Код виробника	DD81-02737A
Маркування	TRL200SA
Призначення	Для посудомийної машини
Сумісні бренди	Samsung, Electrolux, AEG, Zanussi, Candy
Опір	9 ком (±1 ком)
Температура спрацьовування	105 °C
Підключення	2 контакти в гнізда
Діаметр посадки	7 мм (ущільнювач)
Довжина зонда	14.8 мм
Кріплення	2 отвори Ø 3.4 мм
Країна виробництва	Китай

Сумісність із моделями:

Samsung Candy Electrolux EDF12GGCVD 911056547 00 Electrolux ESF2300DW 911049006 00 Electrolux ESF2300DW 911049007 01 Electrolux ESF2400OH 911046021 01 Electrolux ESF2400OK 911046022 01 Electrolux ESF2400OS 911046023 01 Electrolux ESF2400OS 911046030 00 Electrolux ESF2400OW 911046020 01 Electrolux ESF2400OW 911046029 00 Electrolux ESL2500RO 911026007 00 Electrolux ESL2500RO 911026022 01 AEG FFB21200CS 911046025 01 AEG FFB21200CW 911046024 01 AEG FFB6220CZS 911056571 00 AEG FFB6220CZW 911056570 00 AEG FFB7220CZM 911056572 00 AEG FFB8290CPM 911056573 00 AEG FSE21200P 911026005 00 AEG FSE21200P 911026006 00 Zanussi ZDM17301SA 911046027 01 Zanussi ZDM17301WA 911046026 01

Можливі причини виходу з ладу:

• природне знос терморезистора
• окислення контактів роз'єму
• проникнення вологи всередину корпусу датчика
• механічне пошкодження зонда
• перепади напруги в електромережі

Поради з експлуатації:

• не допускайте пошкодження проводів датчика
• контролюйте стан роз'єму підключення
• при помилках нагрівання перевіряйте опір датчика
• використовуйте лише сумісні запасні частини

Часті помилки під час встановлення:

• неповне підключення роз'єму
• ушкодження ущільнювача під час монтажу
• неправильне укладання проводів
• установка без перевірки опору датчика

Оцінка складності заміни: Середня

Покрокова інструкція щодо заміни:

1. Вимкніть посудомийну машину від електромережі та перекрийте подачу води
2. Отримайте доступ до місця встановлення датчика
3. Від'єднайте електричний роз'єм
4. Вийміть несправний датчик
5. Встановіть новий датчик у штатне місце
6. Підключіть роз'єм
7. Зберіть посудомийну машину
8. Виконайте пробний запуск та перевірте коректність нагріву води

Попередження: ⚠ Перед виконанням будь-яких робіт обов'язково відключіть посудомийну машину від електромережі. За відсутності досвіду ремонту побутової техніки рекомендується звернутися до спеціалізованого сервісного центру.
